Công tắc tơ từ GMC-85 AC 3P 135A 45KW 2NO+2NC cho điều khiển động cơ công nghiệp

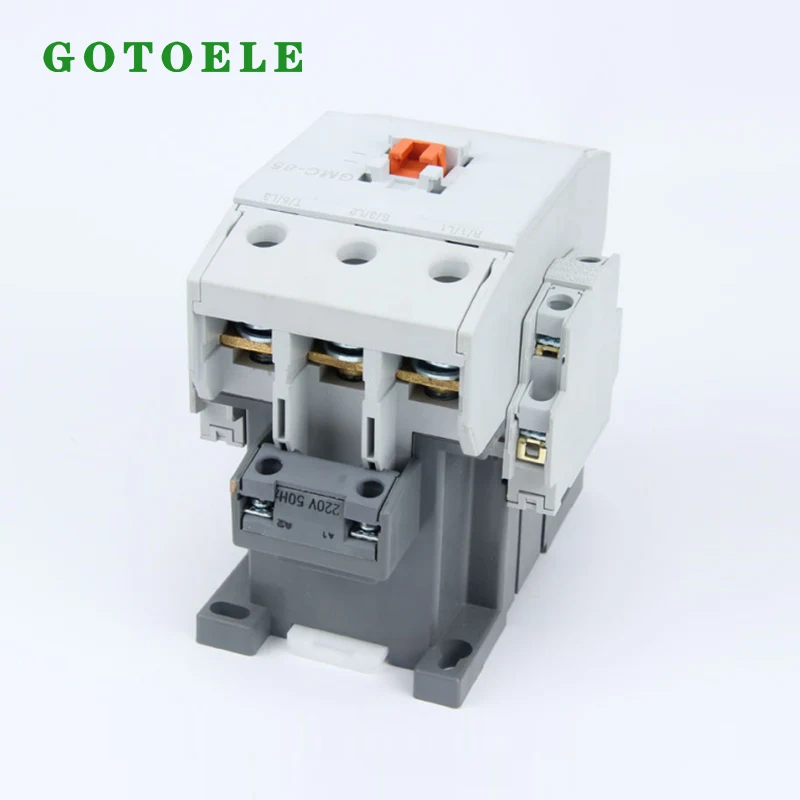

Công tắc tơ từ AC GMC-85từGOTOELElà thành phần chuyển mạch điện áp thấp ba pha được thiết kế để điều khiển động cơ, máy móc công nghiệp, máy bơm, máy nén, thiết bị HVAC và các ứng dụng khác yêu cầu chuyển đổi tải AC đáng tin cậy. Với cấu trúc tiếp điểm chính 3 cực, định mức dòng nhiệt 135A AC1, công suất điều khiển động cơ 45kW ở 380–440V và các tiếp điểm phụ 2NO+2NC, nó cung cấp cấu hình thực tế cho tủ điều khiển công nghiệp và thiết bị điện.

Đối với các nhà phân phối điện, nhà chế tạo bảng điều khiển, nhà sản xuất máy móc và đội bảo trì, việc chọn công tắc tơ không chỉ yêu cầu kiểm tra định mức dòng điện. Công suất động cơ, loại sử dụng, điện áp hoạt động, điện áp cuộn dây, tần số chuyển mạch, yêu cầu tiếp điểm phụ, phương pháp lắp đặt và bảo vệ quá tải đều phải được xem xét trước khi mua.

Người mua nên biết gì về cấu hình GMC-85?

Cấu trúc tiếp xúc chính ba cực

Cấu hình ba cực cho phép contactor điều khiển mạch ba pha thông qua một thiết bị chuyển mạch duy nhất. Điều này làm cho nó phù hợp với các ứng dụng động cơ công nghiệp thông thường, nơi cần chuyển đổi nguồn điện ba pha đồng thời.

Các tiếp điểm chính được thiết kế để chuyển đổi tải được kết nối, trong khi các tiếp điểm phụ có thể được tích hợp vào các mạch điều khiển, chỉ báo, khóa liên động và tín hiệu.

Xếp hạng dòng nhiệt 135A AC1

Khung GMC-85 được liên kết với định mức dòng nhiệt 135A AC1. Tuy nhiên, người mua không nên hiểu giá trị AC1 là dòng điện cho phép của động cơ trong mọi điều kiện vận hành. Các ứng dụng động cơ thường yêu cầu lựa chọn theo loại sử dụng thích hợp và đặc tính thực tế của động cơ.

Do đó, đối với điều khiển động cơ, dòng điện và công suất hoạt động định mức phải được kiểm tra dựa trên điện áp nguồn dự định và nhiệm vụ ứng dụng trước khi lựa chọn cuối cùng.

Công suất điều khiển động cơ 45kW

Ở 380–440V, cấu hình GMC-85 được định mức cho 45kW trong điều kiện điều khiển động cơ AC3. Điều này làm cho mô hình này phù hợp với nhiều ứng dụng động cơ ba pha công suất trung bình khi các đặc tính điện phù hợp với yêu cầu của hệ thống.

Thông số cốt lõi

Công tắc tơ từ tính AC hoạt động như thế nào?

Nguyên lý chuyển mạch điện từ

Công tắc tơ từ AC sử dụng cuộn dây điện từ để điều khiển chuyển động của cơ cấu tiếp xúc bên trong của nó. Khi mạch điều khiển cấp điện cho cuộn dây, lực điện từ sẽ di chuyển cụm tiếp điểm và làm thay đổi trạng thái của các tiếp điểm chính.

Khi cuộn dây bị ngắt điện, cơ cấu sẽ trở về vị trí bình thường. Điều này cho phép mạch điều khiển công suất thấp quản lý tải điện công suất cao hơn mà không yêu cầu người vận hành hoặc bộ điều khiển chuyển đổi trực tiếp mạch động cơ.

Tách biệt chức năng nguồn và điều khiển

Một trong những ưu điểm thực tế chính của công tắc tơ là sự tách biệt giữa mạch nguồn chính và mạch điều khiển. Các tiếp điểm chính xử lý tải được kết nối, trong khi cuộn dây và các tiếp điểm phụ tương tác với hệ thống điều khiển.

Cấu trúc này được sử dụng rộng rãi trong máy móc tự động vì động cơ có thể được điều khiển thông qua nút bấm, đầu ra PLC, cảm biến, rơle hoặc các thiết bị điều khiển khác.

Tại sao các tiếp điểm phụ 2NO+2NC lại quan trọng

Danh bạ thường mở

Hai tiếp điểm phụ thường mở có thể được sử dụng để điều khiển logic, phản hồi trạng thái chạy, mạch tự giữ hoặc kết nối với các thiết bị chỉ báo bên ngoài, tùy thuộc vào thiết kế hệ thống.

Điều này giúp các nhà sản xuất thiết bị có thêm tính linh hoạt khi tích hợp công tắc tơ vào tủ điều khiển lớn hơn.

Danh bạ thường đóng

Hai tiếp điểm phụ thường đóng có thể được sử dụng trong các mạch khóa liên động, tín hiệu và điều khiển. Chúng có thể giúp phối hợp công tắc tơ với các bộ phận chuyển mạch hoặc thiết bị điều khiển khác.

Hỗ trợ thiết kế mạch điều khiển

Việc có cả tiếp điểm phụ thường mở và thường đóng trong cùng một cấu hình có thể làm giảm nhu cầu về các bộ phận chuyển mạch phụ bổ sung trong một số thiết kế điều khiển.

Việc bố trí tiếp điểm thực tế và việc sử dụng điện phải luôn được kiểm tra dựa trên sơ đồ mạch điều khiển trước khi lắp đặt.

Ứng dụng công nghiệp điển hình

Điều khiển động cơ công nghiệp

Ứng dụng chính của GMC-85 là chuyển mạch và điều khiển động cơ ba pha tương thích. Nó có thể được tích hợp vào bộ khởi động động cơ và bảng điều khiển nơi điều kiện điện định mức tương ứng với ứng dụng.

Máy bơm và thiết bị xử lý nước

Máy bơm thường yêu cầu điều khiển khởi động-dừng tự động dựa trên tín hiệu áp suất, mức, lưu lượng hoặc quy trình. Công tắc tơ có thể đóng vai trò là giao diện chuyển mạch giữa mạch điều khiển và động cơ máy bơm.

Máy nén và hệ thống HVAC

Máy nén công nghiệp, hệ thống thông gió, thiết bị điều hòa không khí và các hệ thống điều khiển động cơ khác có thể sử dụng công tắc tơ để điều khiển động cơ theo yêu cầu của hệ thống điều khiển điện của thiết bị.

Máy móc sản xuất

Thiết bị sản xuất thường chứa nhiều động cơ, băng tải, quạt, máy bơm và các tải điện khác. Công tắc tơ có thể được tích hợp vào tủ điều khiển để cung cấp khả năng chuyển mạch tập trung và vận hành tự động.

Các yếu tố lựa chọn chính trước khi mua

Kiểm tra công suất động cơ và dòng điện

Chỉ riêng công suất động cơ là không đủ để lựa chọn công tắc tơ. Người mua nên xác nhận dòng điện định mức, điện áp cung cấp, tần số, đặc tính khởi động, nhiệm vụ vận hành và danh mục sử dụng của động cơ.

Công tắc tơ phải được chọn dựa trên tải điện thực tế thay vì chỉ khớp tên sản phẩm với công suất danh định của động cơ.

Xác nhận điện áp cuộn dây

Điện áp cuộn dây contactor phải phù hợp với mạch điều khiển. Điện áp điều khiển chung có thể khác nhau đáng kể giữa các máy và khu vực khác nhau.

Trước khi đặt hàng, người mua nên chỉ định điện áp và tần số cuộn dây cần thiết để tránh các vấn đề về tương thích trong quá trình lắp đặt.

Xem xét việc chuyển đổi tần số

Các ứng dụng có động cơ khởi động và dừng thường xuyên đặt ra yêu cầu lớn hơn đối với công tắc tơ so với các ứng dụng có tần suất chuyển mạch tương đối ít.

Do đó, tần số hoạt động dự kiến ​​phải được xem xét khi lựa chọn công tắc tơ và đánh giá sự phù hợp của nó đối với ứng dụng dự định.

Phối hợp bảo vệ quá tải

Công tắc tơ chủ yếu cung cấp khả năng điều khiển chuyển mạch và không được coi là vật thay thế cho thiết bị bảo vệ quá tải động cơ chuyên dụng. Đối với các ứng dụng khởi động động cơ, nên chọn rơle quá tải nhiệt hoặc thiết bị bảo vệ động cơ điện tử thích hợp theo yêu cầu của động cơ và hệ thống.

Cân nhắc cài đặt

Xác minh xếp hạng điện

Trước khi lắp đặt, kỹ thuật viên phải xác nhận kiểu công tắc tơ, điện áp cuộn dây, điện áp mạch chính, dòng điện định mức, công suất động cơ, cấu hình tiếp điểm phụ và sơ đồ nối dây.

Sử dụng dây dẫn phù hợp

Dây dẫn điện, kết nối đầu cuối và thiết bị bảo vệ phải được lựa chọn theo dòng điện thực tế và các tiêu chuẩn lắp đặt điện hiện hành.

Các kết nối lỏng lẻo hoặc có kích thước không phù hợp có thể làm tăng điện trở tiếp xúc và sinh nhiệt, có khả năng ảnh hưởng đến độ tin cậy của thiết bị.

Cung cấp sự bảo vệ phù hợp

Công tắc tơ phải được tích hợp với khả năng bảo vệ ngắn mạch và quá tải thích hợp. Cấu hình bảo vệ phải được thiết kế theo đặc tính của động cơ, môi trường lắp đặt và các quy định hiện hành về điện của địa phương.

Kiểm tra môi trường cài đặt

Nhiệt độ, độ ẩm, bụi, độ rung, thiết kế vỏ bọc và thông gió có thể ảnh hưởng đến điều kiện hoạt động của các bộ phận điện hạ thế. Công tắc tơ phải được lắp đặt trong môi trường nằm trong giới hạn hoạt động được chỉ định của nó.

Bảo trì và kiểm tra

Kiểm tra danh bạ chính

Đối với thiết bị hoạt động thường xuyên, nhân viên bảo trì nên kiểm tra định kỳ tình trạng của các tiếp điểm chính. Rỗ quá nhiều, cháy, đổi màu hoặc mòn bất thường có thể cho thấy ứng suất điện hoặc điều kiện vận hành không phù hợp.

Kiểm tra danh bạ phụ trợ

Cần kiểm tra các tiếp điểm phụ khi mạch điều khiển gặp tín hiệu không liên tục, hoạt động chuyển mạch không mong muốn hoặc lỗi phản hồi.

Kiểm tra kết nối thiết bị đầu cuối

Các thiết bị đầu cuối điện phải được buộc chặt an toàn. Nhân viên bảo trì phải tuân theo các yêu cầu siết chặt được khuyến nghị của nhà sản xuất và các quy trình bảo trì điện hiện hành.

Theo dõi tiếng ồn bất thường

Tiếng ù, rung bất thường hoặc hoạt động của công tắc tơ không ổn định có thể cho thấy các vấn đề liên quan đến cuộn dây, cơ học, điện áp hoặc lắp đặt. Các điều kiện bất thường cần được điều tra trước khi tiếp tục vận hành.

Những cân nhắc về chất lượng dành cho người mua B2B

Tính nhất quán trong sản xuất

Đối với các nhà phân phối và khách hàng OEM, tính nhất quán giữa các lô là rất quan trọng vì công tắc tơ thường được tích hợp vào bảng điều khiển và thiết kế thiết bị được tiêu chuẩn hóa.

GOTOELE tuyên bố rằng quy trình sản xuất của họ bao gồm kiểm soát chất lượng từ kiểm tra nguyên liệu thô cho đến sản xuất, thử nghiệm, đóng gói và giao hàng.

Kiểm tra trước khi giao hàng

Các sản phẩm điện phải được kiểm tra và thử nghiệm thích hợp trước khi vận chuyển. Người mua mua số lượng lớn nên xác nhận các thủ tục kiểm tra và yêu cầu về tài liệu của nhà cung cấp trước khi đặt hàng.

Yêu cầu chứng nhận

GOTOELE xác định CE và ISO9001 trong số các thông tin chứng nhận và chất lượng của mình. Khách hàng nên yêu cầu chứng chỉ hiện hành và tài liệu kỹ thuật để biết cấu hình sản phẩm chính xác cần thiết cho thị trường của họ.

Năng lực sản xuất và cung ứng của GOTOELE

Nhà sản xuất sản phẩm điện hạ thế

GOTOELE, được điều hành bởi Yueqing Gongtong Electric Co., Ltd., chuyên về các sản phẩm điện hạ thế bao gồm công tắc tơ AC, rơle quá tải nhiệt, cầu dao vỏ đúc, bộ khởi động, MCB và các bộ phận điều khiển.

Công ty tích hợp các dịch vụ R&D, thiết kế sản phẩm, sản xuất, thử nghiệm và xuất khẩu để hỗ trợ các nhà phân phối, nhà sản xuất thiết bị và khách hàng công nghiệp.

Hỗ trợ cho các đơn đặt hàng OEM và tùy chỉnh

GOTOELE cung cấp hỗ trợ OEM và sản phẩm tùy chỉnh bao gồm các thông số kỹ thuật, cấu hình sản phẩm, yêu cầu đóng gói và nhãn hiệu. Điều này có thể hữu ích cho các nhà phân phối điện và nhà sản xuất thiết bị yêu cầu thông số kỹ thuật nhất quán trên nhiều dự án.

Khả năng cung cấp số lượng lớn

Đối với người mua quốc tế, khả năng sản xuất và cung cấp ổn định là rất quan trọng khi công tắc tơ được sử dụng làm bộ phận tiêu chuẩn trên nhiều mẫu thiết bị. GOTOELE báo cáo năng lực sản xuất hàng năm khoảng 8 triệu chiếc trên dòng sản phẩm điện hạ thế.

Danh sách kiểm tra người mua

Câu hỏi thường gặp

Công tắc tơ từ AC GMC-85 dùng để làm gì?

Nó được thiết kế để chuyển đổi và điều khiển các tải AC ba pha tương thích, đặc biệt là động cơ công nghiệp và thiết bị điều khiển bằng động cơ như máy bơm, máy nén, hệ thống HVAC, băng tải và máy móc sản xuất.

135A có ý nghĩa gì đối với contactor này?

Giá trị 135A đề cập đến định mức dòng nhiệt AC1 được liên kết với khung GMC-85. Các ứng dụng động cơ nên được lựa chọn theo loại sử dụng hiện hành, dòng điện, điện áp và điều kiện vận hành của động cơ.

GMC-85 có thể điều khiển động cơ 45kW không?

GMC-85 được định mức công suất 45kW ở 380–440V trong điều kiện AC3 theo cấu hình được chỉ định. Ứng dụng động cơ thực tế vẫn phải được kiểm tra dựa trên dòng điện định mức, điều kiện khởi động, tần số chuyển mạch và các tiêu chuẩn áp dụng.

2NO+2NC có nghĩa là gì?

Nó biểu thị hai tiếp điểm phụ thường mở và hai tiếp điểm phụ thường đóng. Các tiếp điểm này có thể được sử dụng để điều khiển logic, phản hồi trạng thái, khóa liên động và mạch báo hiệu.

Công tắc tơ có bao gồm bảo vệ quá tải không?

Công tắc tơ cung cấp khả năng điều khiển chuyển mạch và thường phải được phối hợp với thiết bị bảo vệ quá tải thích hợp cho các ứng dụng động cơ. Cấu hình bảo vệ cần thiết phụ thuộc vào động cơ và hệ thống điện.

GOTOELE có thể cung cấp dịch vụ OEM không?

Đúng. GOTOELE cung cấp dịch vụ hỗ trợ OEM và tùy chỉnh cho các nhà phân phối, nhà sản xuất thiết bị và khách hàng công nghiệp, bao gồm các yêu cầu về thông số kỹ thuật, cấu hình, bao bì và nhãn hiệu của sản phẩm.

Cân nhắc cuối cùng

Công tắc tơ từ AC GMC-85cung cấp giải pháp chuyển mạch ba pha để điều khiển động cơ công nghiệp và các ứng dụng điện áp thấp tương thích khác. Cấu trúc 3P của nó, định mức dòng nhiệt 135A AC1, định mức AC3 45kW ở 380–440V và các tiếp điểm phụ 2NO+2NC giúp nó phù hợp với các hệ thống điều khiển yêu cầu cả chức năng chuyển mạch mạch chính và điều khiển phụ.

Đối với các nhà phân phối điện, nhà chế tạo bảng điều khiển, nhà sản xuất thiết bị OEM và đội bảo trì, việc lựa chọn chính xác phải dựa trên dòng điện, điện áp, loại sử dụng, điện áp cuộn dây, tần số chuyển mạch, cấu hình bảo vệ, điều kiện lắp đặt và chứng nhận bắt buộc.

Với kinh nghiệm sản xuất điện hạ thế, hỗ trợ OEM, quản lý chất lượng và khả năng cung cấp quốc tế,GOTOELEcó thể hỗ trợ khách hàng đang tìm kiếm cấu hình công tắc tơ cho tự động hóa công nghiệp, điều khiển động cơ, máy móc, HVAC, máy bơm và các ứng dụng thiết bị điện khác.
