Bộ đầu cuối cáp co nhiệt ngoài trời 3 lõi 10kV

Trong quá trình lắp đặt cáp điện trung thế, khu vực đầu cáp là một trong những điểm quan trọng nhất vì lớp cách điện và lớp che chắn ban đầu của cáp sẽ lộ ra sau khi xử lý. Nếu không có biện pháp bảo vệ thích hợp, độ ẩm xâm nhập, phân bố điện trường không đồng đều và lão hóa lớp cách điện có thể ảnh hưởng đến sự an toàn lâu dài của hệ thống điện.

Được phát triển và sản xuất bởi GOTOELE, nhà cung cấp thiết bị điện chuyên nghiệp tại Trung Quốc, bộ đầu cuối cáp ngoài trời 10kV này tích hợp vật liệu cách nhiệt co nhiệt, các bộ phận kiểm soát ứng suất và phụ kiện bịt kín để đảm bảo hoạt động ổn định trong môi trường phân phối điện ngoài trời. Nó được sử dụng rộng rãi trong lưới điện thành phố, cơ sở công nghiệp, dự án cơ sở hạ tầng và hệ thống điện thương mại.

Thiết kế kỹ thuật và cấu trúc chức năng

1. Bảo vệ cách nhiệt co ngót

Ba ống co nhiệt dài màu nâu đỏ được thiết kế để che phần cách điện chính bị tước bỏ của ba lõi cáp. Sau khi gia nhiệt, các ống co lại chặt quanh bề mặt cáp, tạo ra lớp cách điện chắc chắn với hiệu suất điện và bảo vệ cơ học tuyệt vời.

Cấu trúc này giúp duy trì mức cách điện giữa các dây dẫn và cung cấp sự bảo vệ đáng tin cậy chống lại sự tiếp xúc với môi trường trong quá trình hoạt động lâu dài.

2. Nhà kho cách nhiệt chống ô nhiễm ngoài trời

Nhà kho cách nhiệt tích hợp màu nâu đỏ được thiết kế đặc biệt cho các ứng dụng ngoài trời. Chúng làm tăng khoảng cách rò rỉ của bề mặt đầu cáp và cải thiện khả năng chống mưa, độ ẩm, bụi và ô nhiễm công nghiệp.

So với các đầu cuối cáp trong nhà, các cấu trúc đầu cuối ngoài trời cần được bảo vệ bổ sung vì chúng tiếp xúc trực tiếp với các điều kiện thời tiết. Nhà kho chống ô nhiễm giúp giảm nguy cơ phóng điện bề mặt do độ ẩm và ô nhiễm.

3. Hệ thống kiểm soát ứng suất điện

Khi cáp điện áp cao bị cắt và kết thúc, phân bố điện trường xung quanh đầu cáp thay đổi đáng kể. Ứng suất điện tập trung có thể gây phóng điện cục bộ hoặc hư hỏng cách điện nếu không được kiểm soát đúng cách.

Bộ đầu cuối cáp co nhiệt ngoài trời 10kV 3 lõi sử dụng vật liệu kiểm soát ứng suất và các bộ phận che chắn để tối ưu hóa sự phân bổ điện trường, giảm sự tập trung ứng suất tại điểm cắt cáp và cải thiện độ tin cậy của hệ thống đầu cuối hoàn chỉnh.

4. Cấu trúc niêm phong nhánh ba lõi

Găng tay phân nhánh ba chiều màu đen được lắp tại phần phân nhánh cáp. Nó cung cấp khả năng bảo vệ bịt kín cho khu vực chuyển tiếp giữa vỏ cáp bên ngoài và các lõi cáp riêng lẻ.

Bằng cách che chắn chặt điểm phân nhánh, nó ngăn nước mưa, hơi ẩm và bụi xâm nhập vào cấu trúc cáp, cải thiện hiệu suất chống thấm tổng thể của đầu cuối.

5. Phụ kiện lắp đặt hoàn chỉnh

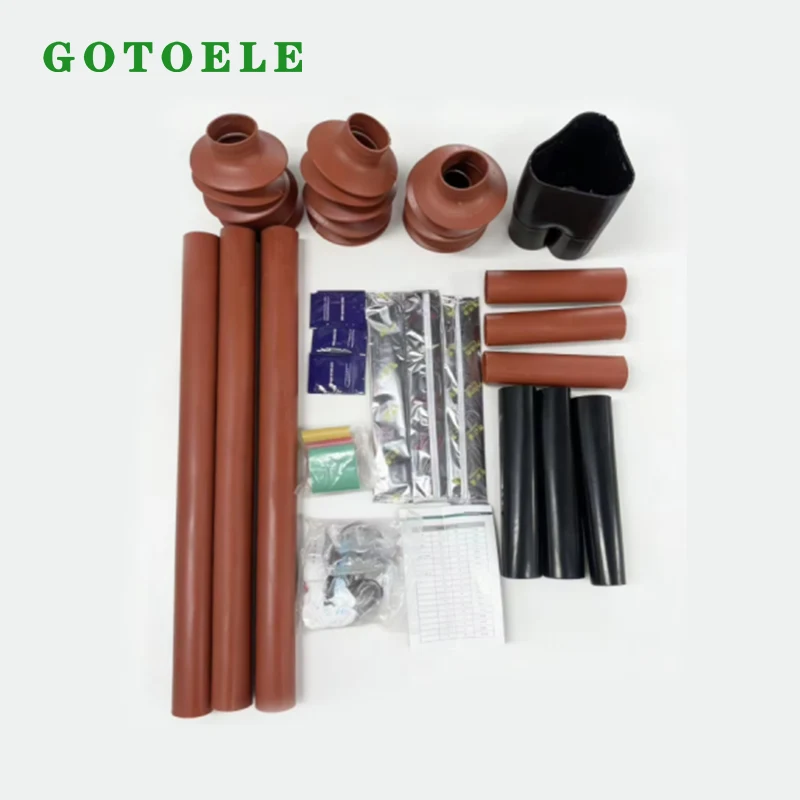

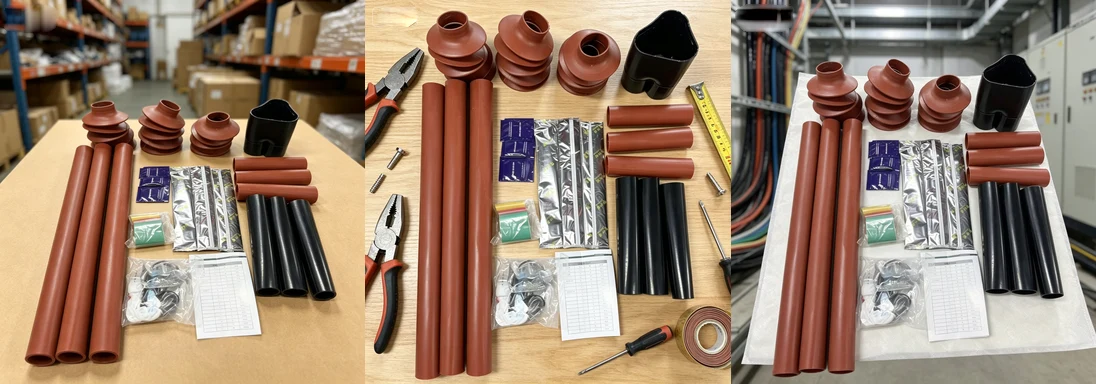

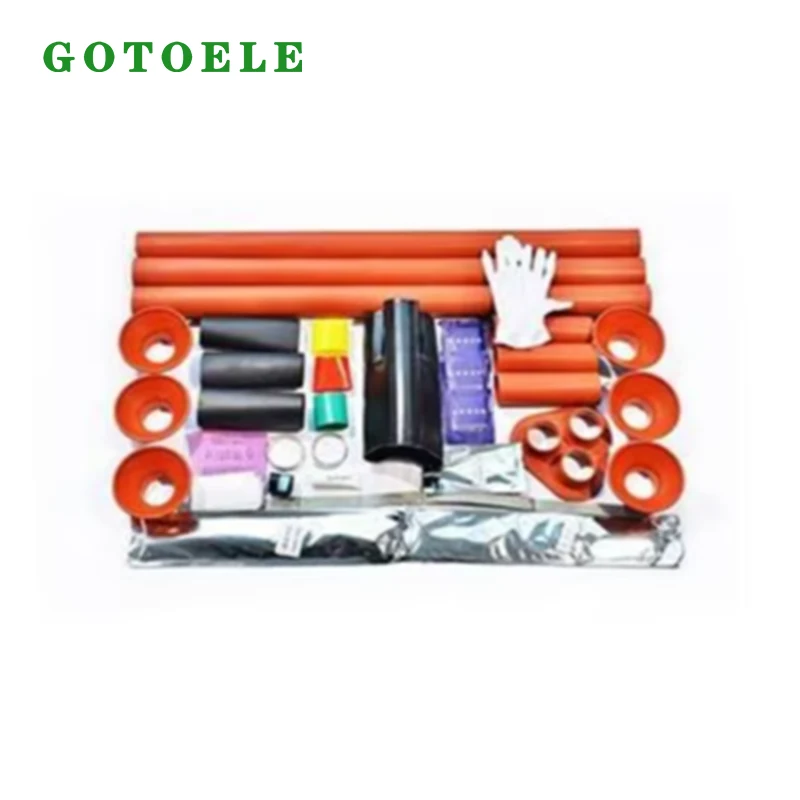

Bộ sản phẩm bao gồm tất cả các vật liệu phụ trợ cần thiết cho việc lắp đặt đầu cuối cáp chuyên nghiệp, bao gồm:

· Băng keo che chắn lá nhôm dùng để phân phối điện trường và kết nối che chắn

· Mastic bịt kín để lấp đầy các khoảng trống và ngăn chặn sự xâm nhập của hơi ẩm

· Vỏ nhận dạng pha để dễ dàng xác định các pha A/B/C

· Gói bôi trơn hỗ trợ lắp đặt

· Găng tay bảo hộ và hướng dẫn lắp đặt thuận tiện cho thi công

Gói phụ kiện hoàn chỉnh giúp nâng cao hiệu quả lắp đặt và duy trì chất lượng đầu cuối ổn định.

Kinh nghiệm ứng dụng thực tế

Dựa trên kinh nghiệm thực tế trong các dự án phân phối điện trung áp, Bộ đầu cuối cáp co nhiệt ngoài trời 10kV 3 lõi được lựa chọn rộng rãi cho các điểm kết nối cáp ngoài trời yêu cầu độ ổn định cách điện lâu dài và bảo vệ môi trường.

Các ứng dụng điển hình bao gồm:

1. Công trình lưới điện đô thịDùng làm điểm cuối ngoài trời của hệ thống cáp ngầm 10kV, bao gồm:

· Phòng phân phối điện cộng đồng dân cư

· Thiết bị chính gọi chuông

· Hộp nhánh cáp

· Máy biến áp kiểu hộp

· Dự án chuyển đổi cáp ngầm

2. Hệ thống điện công nghiệp và khai thác mỏ Phù hợp cho các nhà máy, cơ sở công nghiệp có yêu cầu về điện năng liên tục, bao gồm:

· Nhà máy sản xuất

· Xưởng cơ khí

· Cơ sở khai thác mỏ

· Nhà máy luyện kim

· Nhà máy hóa chất

Bộ đầu cuối giúp duy trì hoạt động đáng tin cậy của các kết nối cáp điện áp cao ngoài trời trong môi trường công nghiệp đòi hỏi khắt khe.

3. Cơ sở hạ tầng và công trình công cộngỨng dụng trong hệ thống phân phối điện ngoài trời cho:

· Nhà ga

· Sân bay

· Cảng

· Tổ hợp thương mại lớn

· Dự án cơ sở hạ tầng công cộng

4. Phân phối điện thương mại và xây dựngSử dụng cho các thiết bị đầu cuối cáp cao thế ngoài trời hỗ trợ:

· Nhà ở cao tầng

· Trung tâm thương mại

· Phát triển bất động sản quy mô lớn

· Cơ sở phân phối điện

Các loại cáp áp dụng và môi trường lắp đặt

Bộ đầu cáp co nhiệt ngoài trời 3 lõi 10kV được thiết kế dành cho cáp điện lực cách điện XLPE 3 lõi 10kV, bao gồm các mẫu cáp được sử dụng phổ biến như:

· YJV

· YJV22

Sản phẩm được thiết kế đặc biệt cho môi trường ngoài trời, tiếp xúc trực tiếp với điều kiện thời tiết.

Vì được trang bị nhà kho chống ô nhiễm ngoài trời nên nên sử dụng cho các ứng dụng đầu cuối cáp ngoài trời. Hệ thống đầu cuối cáp trong nhà không có yêu cầu về thời tiết nên sử dụng các giải pháp đầu cuối trong nhà tương ứng.

Trường hợp ứng dụng toàn cầu

Dự án phân phối điện công nghiệp Đông Nam Á

Bộ đầu cuối cáp co nhiệt ngoài trời 10kV 3 lõi được ứng dụng trong dự án phân phối điện của nhà máy sản xuất ở Đông Nam Á để kết nối đầu cuối cáp 10kV ngoài trời giữa thiết bị đóng cắt và máy biến áp.

Do nhiệt độ cao tại địa phương, lượng mưa lớn và môi trường ẩm ướt, dự án yêu cầu lớp chống thấm đáng tin cậy và lớp bảo vệ cách nhiệt lâu dài. Bộ chấm dứt co nhiệt mang lại hiệu suất ổn định bằng cách kết hợp công nghệ kiểm soát ứng suất, vỏ cách nhiệt ngoài trời và vật liệu bịt kín.

Sau khi lắp đặt, hệ thống đầu cuối cáp hoạt động tin cậy trong điều kiện cấp điện công nghiệp liên tục, giúp giảm yêu cầu bảo trì và cải thiện độ an toàn phân phối điện.

Chi tiết dự án:

· Ứng dụng: Hệ thống phân phối điện công nghiệp 10kV

· Loại cáp: Cáp nguồn cách điện XLPE 3 lõi

· Thi công: Thiết bị đóng cắt ngoài trời và thiết bị đầu cuối cáp máy biến áp

· Yêu cầu chính: Chống thấm, độ tin cậy cách nhiệt và khả năng chống chịu thời tiết

Thông số kỹ thuật

Sản xuất và đảm bảo chất lượng

GOTOELE áp dụng các quy trình sản xuất được tiêu chuẩn hóa để đảm bảo chất lượng ổn định và hiệu suất đáng tin cậy của mỗi Bộ đầu cuối cáp co nhiệt ngoài trời 3 lõi 10kV.

Quá trình sản xuất bao gồm:

· Kiểm tra nguyên liệu đầu vào

· Kiểm tra chất lượng linh kiện

· Kiểm soát quá trình lắp ráp

· Kiểm tra hình thức thành phẩm

· Kiểm tra chất lượng bao bì

Mỗi lô hàng đều được kiểm tra theo quy trình chất lượng nội bộ trước khi xuất xưởng để đảm bảo các bộ phận đầu cuối cáp đáp ứng yêu cầu ứng dụng cho các dự án điện quốc tế.

Với kinh nghiệm sản xuất chuyên nghiệp và quản lý chất lượng nghiêm ngặt, GOTOELE cung cấp các giải pháp phụ kiện cáp đáng tin cậy cho khách hàng điện toàn cầu.

Tại sao nên chọn Bộ đầu cuối cáp co nhiệt ngoài trời GOTOELE 10kV

1. Được thiết kế cho các ứng dụng ngoài trời có điện áp trung thế

Sản phẩm được phát triển đặc biệt cho hệ thống đầu cuối cáp 3 lõi 10kV, cung cấp giải pháp hoàn chỉnh cho các ứng dụng phân phối điện ngoài trời.

2. Khả năng chống chịu thời tiết đáng tin cậy

Sự kết hợp giữa ống cách nhiệt co nhiệt, nhà kho ngoài trời và vật liệu bịt kín mang lại sự bảo vệ hiệu quả trước mưa, độ ẩm, bụi và ô nhiễm môi trường.

3. Bộ hoàn chỉnh để cài đặt dễ dàng

Tất cả các phụ kiện cần thiết đều được bao gồm trong một gói, giúp giảm thời gian chuẩn bị và nâng cao hiệu quả lắp đặt tại công trường.

4. Khả năng cung cấp OEM và tùy chỉnh

GOTOELE hỗ trợ các dịch vụ OEM bao gồm các yêu cầu về nhãn, bao bì và sản phẩm tùy chỉnh để đáp ứng các nhu cầu khác nhau của thị trường và dự án.

Đóng gói và giao hàng

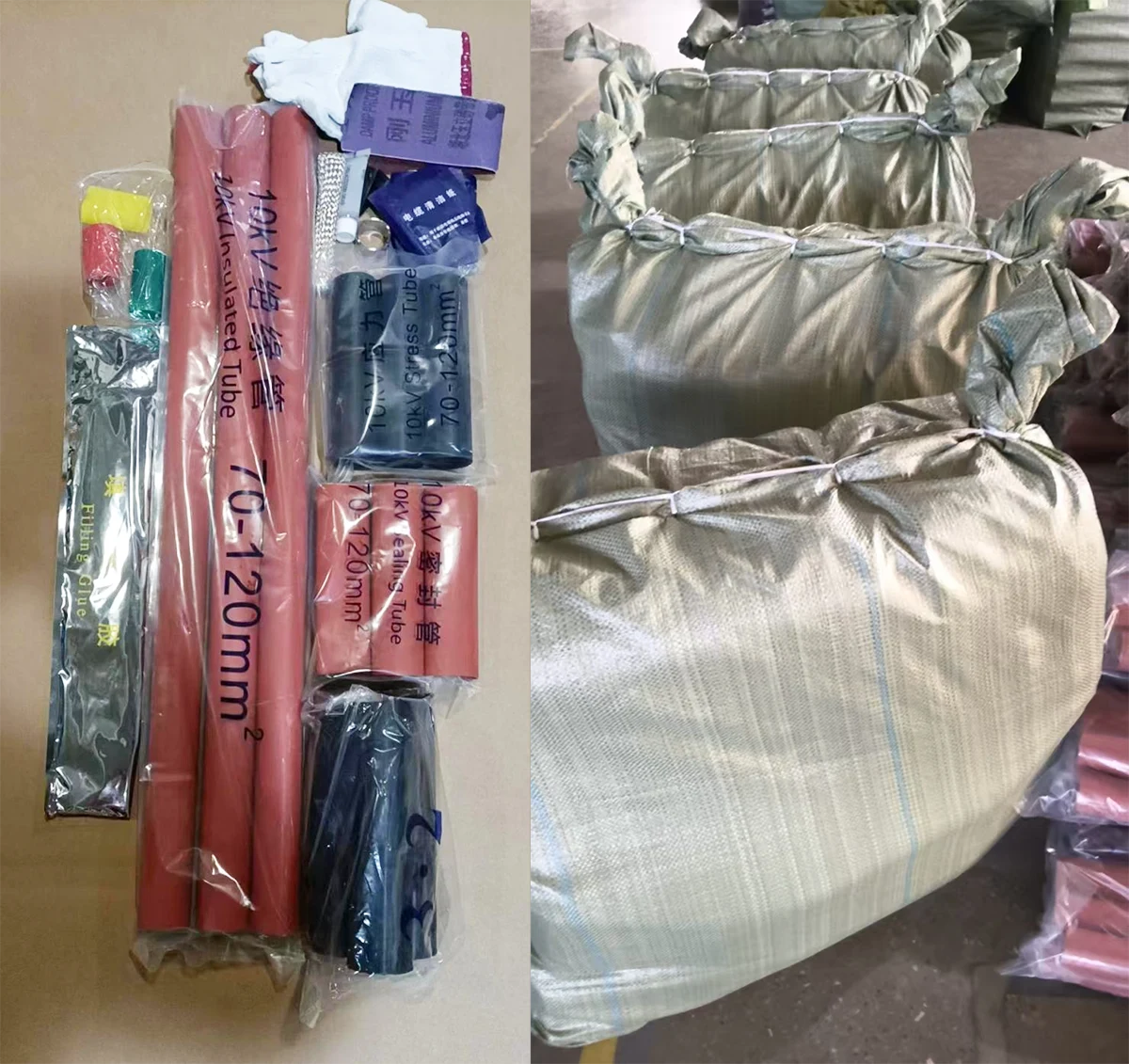

Mỗi Bộ đầu cuối cáp co nhiệt ngoài trời 3 lõi 10kV được đóng gói bằng vật liệu bảo vệ để tránh hư hỏng trong quá trình vận chuyển.

Bao bì xuất khẩu tiêu chuẩn có sẵn cho các lô hàng quốc tế. Các yêu cầu về đóng gói, ghi nhãn và OEM tùy chỉnh cũng có thể được cung cấp theo thông số kỹ thuật của khách hàng.

Câu hỏi thường gặp

Câu hỏi 1: Bộ đầu cuối co nhiệt ngoài trời 10kV này có thể được sử dụng cho loại cáp nào?

Sản phẩm này được thiết kế cho cáp điện cách điện XLPE 3 lõi 10kV, bao gồm các loại cáp phổ biến như YJV và YJV22.

Câu hỏi 2: Bộ đầu cuối cáp này có thể được sử dụng ngoài trời vĩnh viễn không?

Đúng. Sản phẩm này bao gồm vỏ cách nhiệt chống ô nhiễm ngoài trời và kết cấu bịt kín chống thấm nước, giúp sản phẩm phù hợp cho các ứng dụng đầu cuối cáp ngoài trời dài hạn.

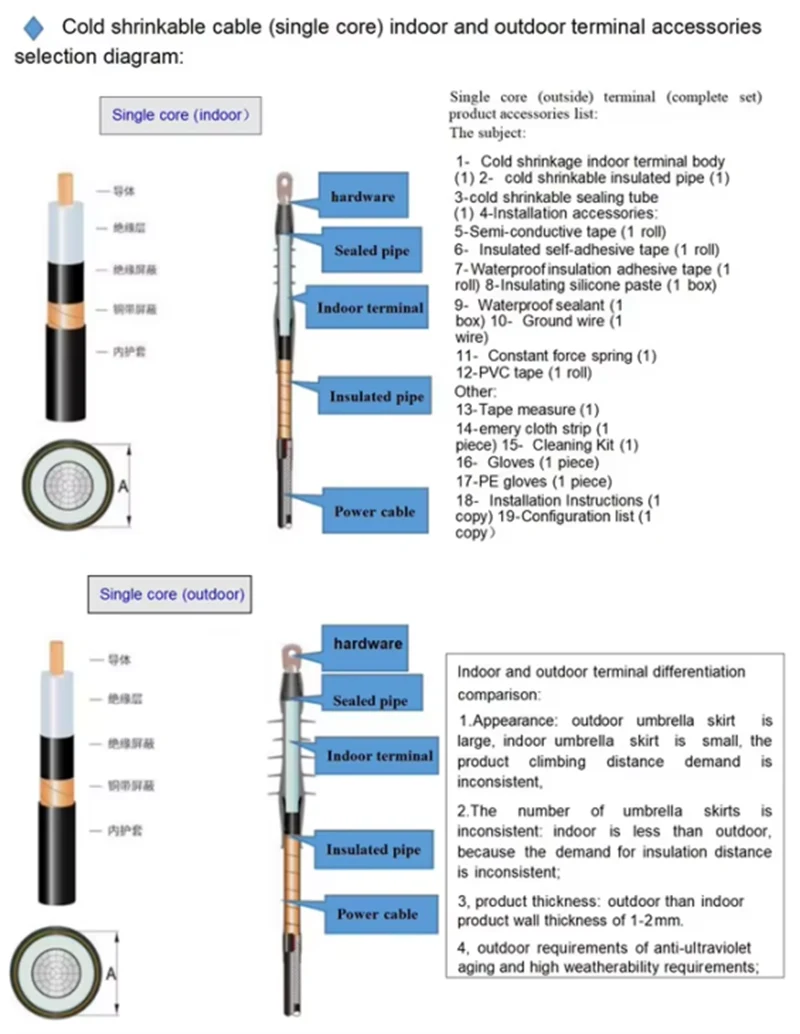

Câu hỏi 3: Sự khác biệt giữa bộ đầu cuối cáp trong nhà và ngoài trời là gì?

Bộ thiết bị đầu cuối ngoài trời bao gồm các bộ phận chịu được thời tiết bổ sung như nhà kho cách nhiệt để bảo vệ khỏi mưa, bụi và ô nhiễm. Bộ dụng cụ chấm dứt trong nhà thường không yêu cầu những cấu trúc này.

Q4: Các chức năng chính của sản phẩm này là gì?

Các chức năng chính bao gồm:

· Phục hồi cách điện cáp sau khi chấm dứt

· Kiểm soát ứng suất điện trường

· Ngăn chặn sự xâm nhập của độ ẩm

· Cải thiện độ tin cậy vận hành cáp lâu dài

Câu 5: GOTOELE có cung cấp dịch vụ tùy chỉnh OEM không?

Đúng. GOTOELE cung cấp các dịch vụ OEM bao gồm đóng gói tùy chỉnh, ghi nhãn và điều chỉnh các yêu cầu kỹ thuật cho khách hàng quốc tế.
