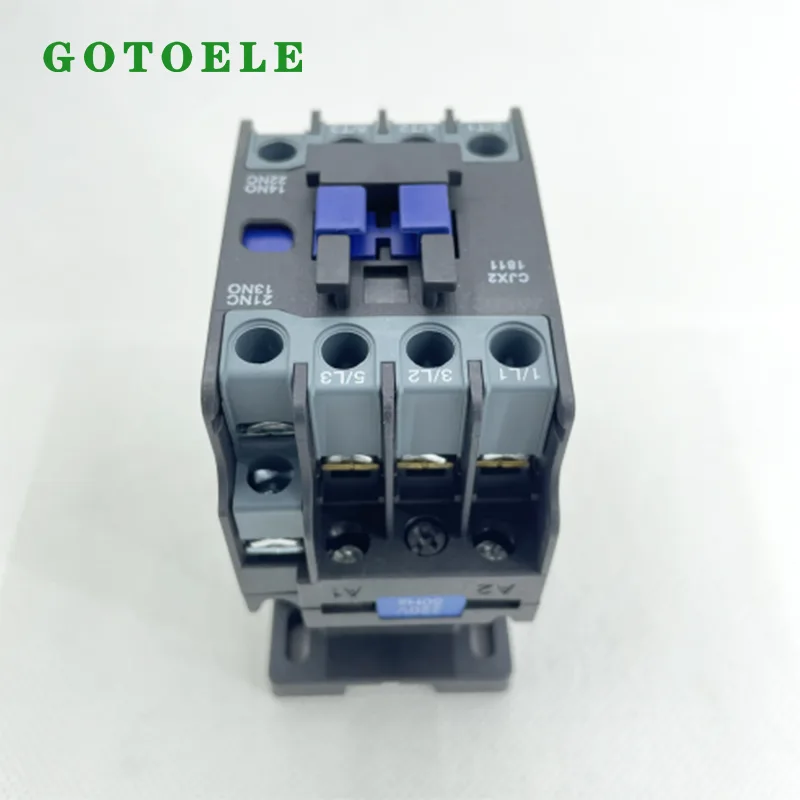

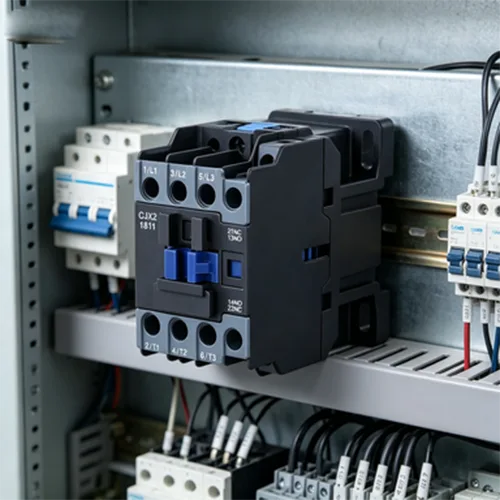

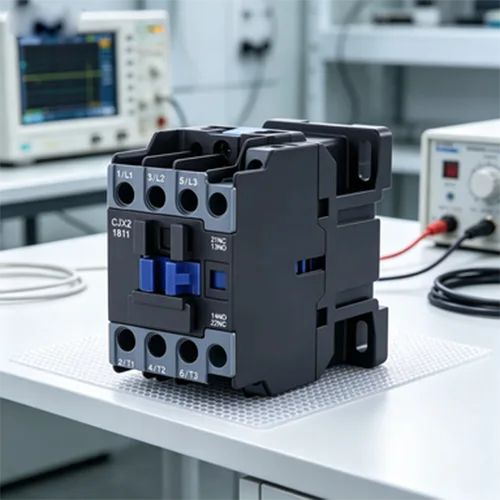

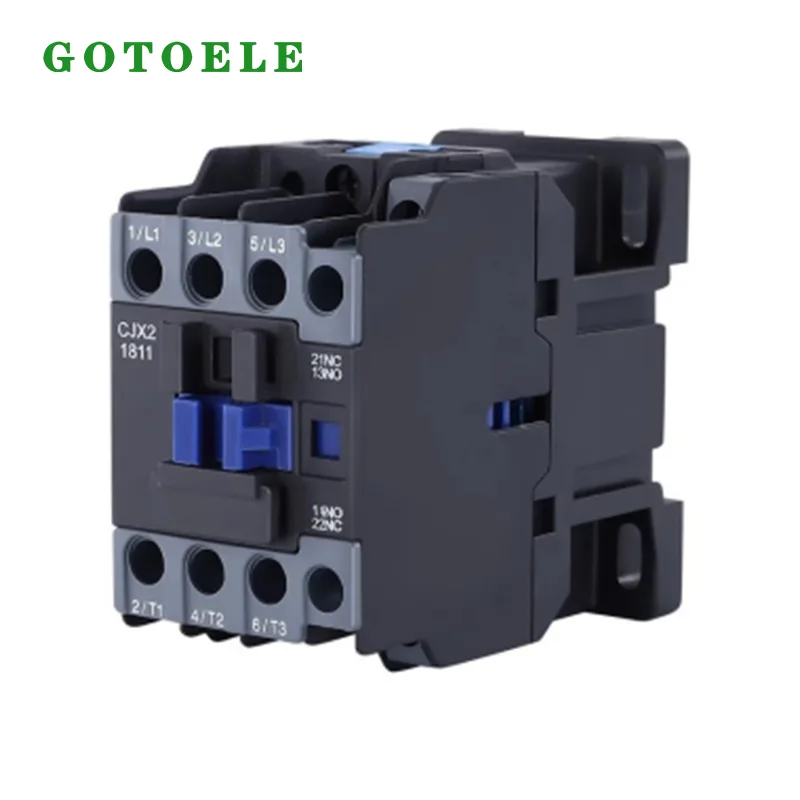

Công tắc tơ AC 3 cực CJX2-1811 18A

Được trang bị các tiếp điểm phụ 1NO+1NC, CJX2-1811 hỗ trợ các chức năng điều khiển bổ sung như khóa liên động điện, phản hồi tín hiệu và mở rộng hệ thống. Được sản xuất bởi GOTOELE, nhà cung cấp thiết bị điện hạ thế chuyên nghiệp tại Trung Quốc, Bộ tiếp điểm AC 3 cực CJX2-1811 18A này cung cấp giải pháp tiết kiệm chi phí cho các dự án điều khiển điện và tự động hóa toàn cầu.

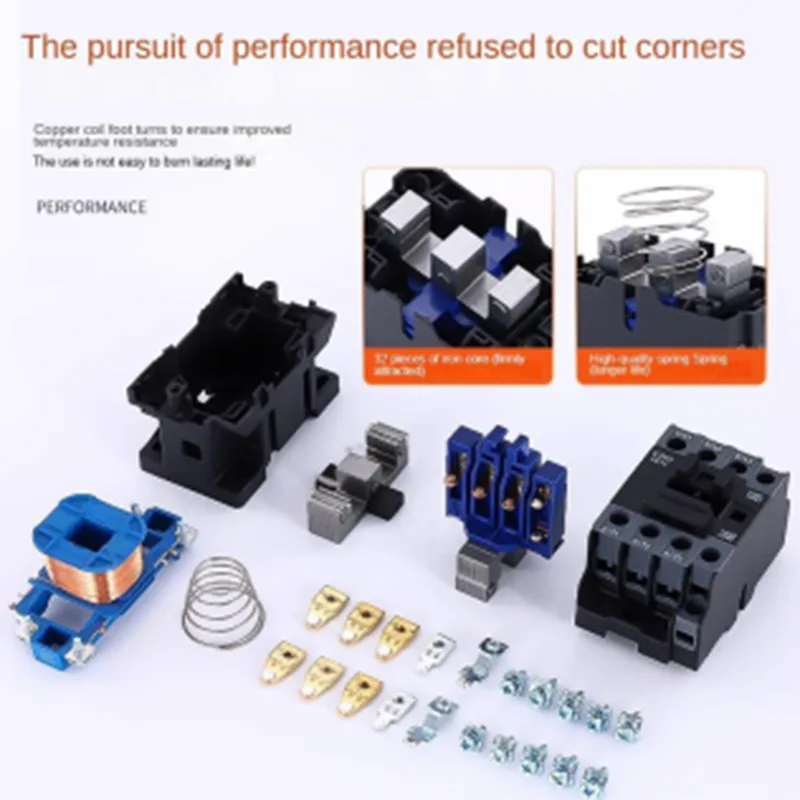

Cấu trúc sản phẩm và nguyên tắc làm việc

1. Thiết kế chuyển mạch điện từ

CJX2-1811 hoạt động thông qua hệ thống cuộn dây điện từ.

Khi cuộn dây nhận được điện áp điều khiển, cơ chế điện từ bên trong sẽ kích hoạt các tiếp điểm chính, cho phép truyền tải điện tới các tải được kết nối.

Khi tín hiệu điều khiển bị loại bỏ, các tiếp điểm sẽ trở về vị trí ban đầu, ngắt mạch an toàn.

Thiết kế này cho phép:

· Chuyển đổi động cơ thường xuyên

· Điều khiển điện từ xa

· Tích hợp hệ thống điều khiển tự động

2. Cấu hình tiếp điểm chính ba cực

Công tắc tơ có cấu trúc tiếp điểm chính 3 cực được thiết kế cho tải xoay chiều ba pha.

Nó thường được áp dụng trong:

· Động cơ ba pha

· Máy bơm

· Người hâm mộ

· Máy nén

· Thiết bị máy móc

Cấu trúc nhỏ gọn cho phép tích hợp dễ dàng vào tủ điều khiển động cơ và hệ thống phân phối điện.

3. Chức năng mở rộng liên hệ phụ trợ

Các tiếp điểm phụ 1NO+1NC tích hợp cung cấp khả năng điều khiển bổ sung.

Các ứng dụng bao gồm:

· Phản hồi trạng thái chạy động cơ

· Khóa liên động điện

· Chuyển mạch điều khiển

· Truyền tín hiệu báo động

Điều này cải thiện tính linh hoạt khi thiết kế hệ thống điều khiển công nghiệp.

Kịch bản ứng dụng chính

1. Điều khiển động cơ ba pha

CJX2-1811 được sử dụng rộng rãi như một bộ phận chuyển mạch động cơ trong:

· Máy bơm nước

· Quạt thông gió

· Máy nén nhỏ

· Thiết bị băng tải

· Máy công cụ

Nó cung cấp khả năng điều khiển khởi động/dừng đáng tin cậy cho động cơ trong môi trường sản xuất.

2. HVAC và Thiết bị xây dựng

Thích hợp cho:

· Máy điều hòa không khí

· Hệ thống thông gió

· Thiết bị sưởi ấm

· Động cơ dịch vụ xây dựng

Công tắc tơ giúp đạt được điều khiển điện tập trung và vận hành tự động.

3. Bảng điều khiển tự động hóa công nghiệp

Được sử dụng bên trong:

· Tủ điều khiển PLC

· Trung tâm điều khiển động cơ

· Thiết bị dây chuyền sản xuất

CJX2-1811 hoạt động cùng với các hệ thống điều khiển, rơle quá tải và bộ hẹn giờ để tạo ra các giải pháp điều khiển động cơ hoàn chỉnh.

4. Hệ thống bơm và xử lý nước

Các ứng dụng phổ biến bao gồm:

· Máy bơm cấp nước

· Hệ thống thủy lợi

· Thiết bị xử lý nước thải

Khả năng chuyển mạch ổn định của nó giúp đảm bảo hoạt động liên tục của các thiết bị phụ trợ.

Trải nghiệm ứng dụng toàn cầu

Dự án điều khiển động cơ cho thiết bị chế biến thực phẩm ở Đông Nam Á

Một nhà sản xuất thiết bị chế biến thực phẩm ở Đông Nam Á đã tích hợp Bộ tiếp điểm AC 3 cực CJX2-1811 18A vào tủ điều khiển động cơ phụ trợ và băng tải.

Ứng dụng này yêu cầu thao tác khởi động/dừng động cơ thường xuyên trong quá trình sản xuất hàng ngày.

Sau khi lắp đặt, công tắc tơ cung cấp hiệu suất chuyển mạch ổn định trong điều kiện làm việc liên tục, giúp cải thiện độ tin cậy vận hành thiết bị và đơn giản hóa việc bảo trì điện.

Thông tin dự án:

· Ứng dụng: Máy chế biến thực phẩm

· Lắp đặt: Tủ điều khiển động cơ

· Loại tải: Động cơ xoay chiều 3 pha

· Yêu cầu chính: Chuyển mạch đáng tin cậy cho hoạt động lặp lại

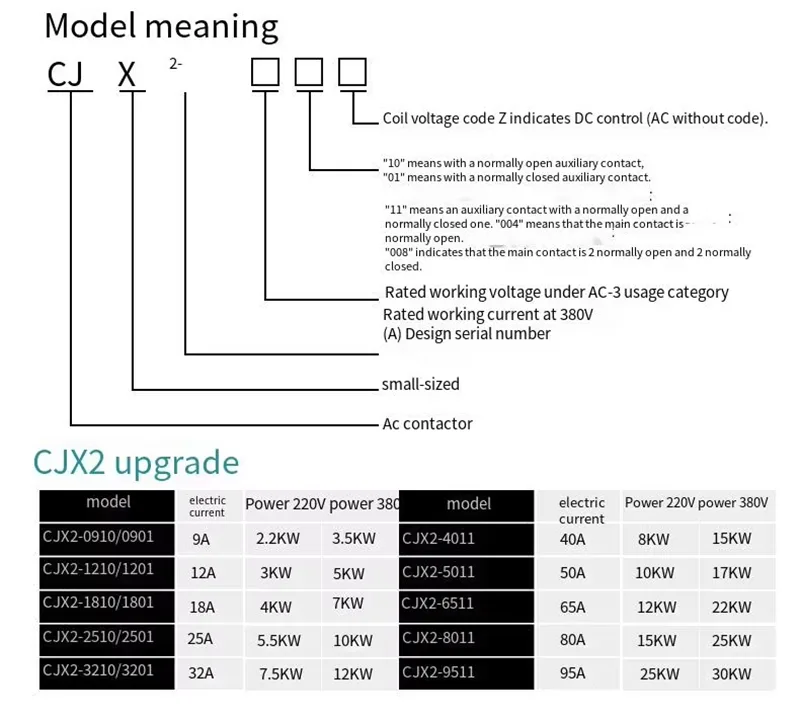

Thông số kỹ thuật

Ưu điểm sản phẩm

1. Hiệu suất chuyển mạch ổn định

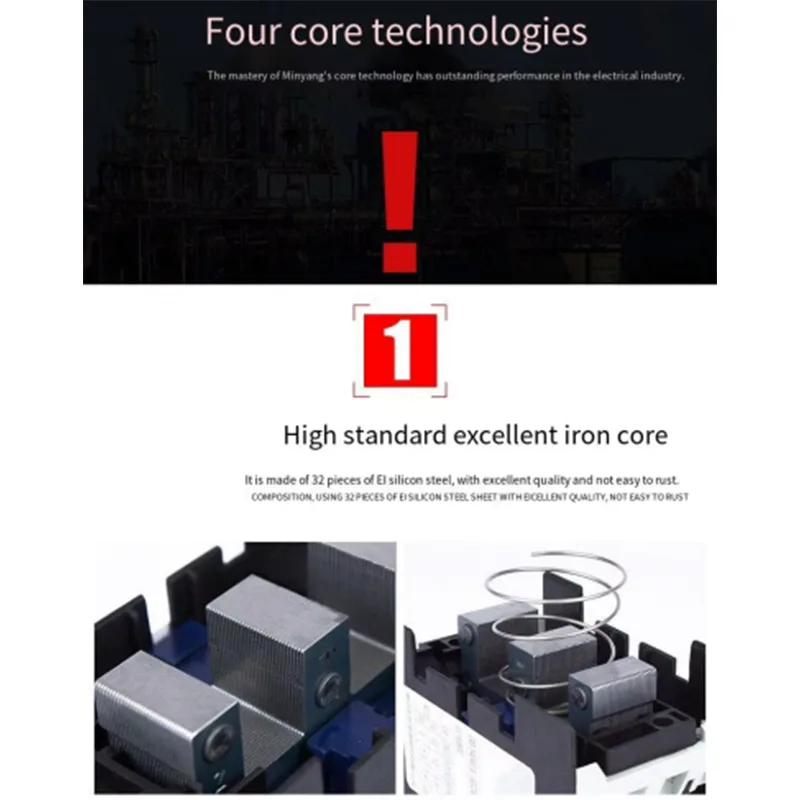

CJX2-1811 sử dụng cấu trúc điện từ và tiếp xúc được tối ưu hóa để cung cấp hiệu suất chuyển mạch đáng tin cậy cho các ứng dụng điều khiển động cơ thường xuyên.

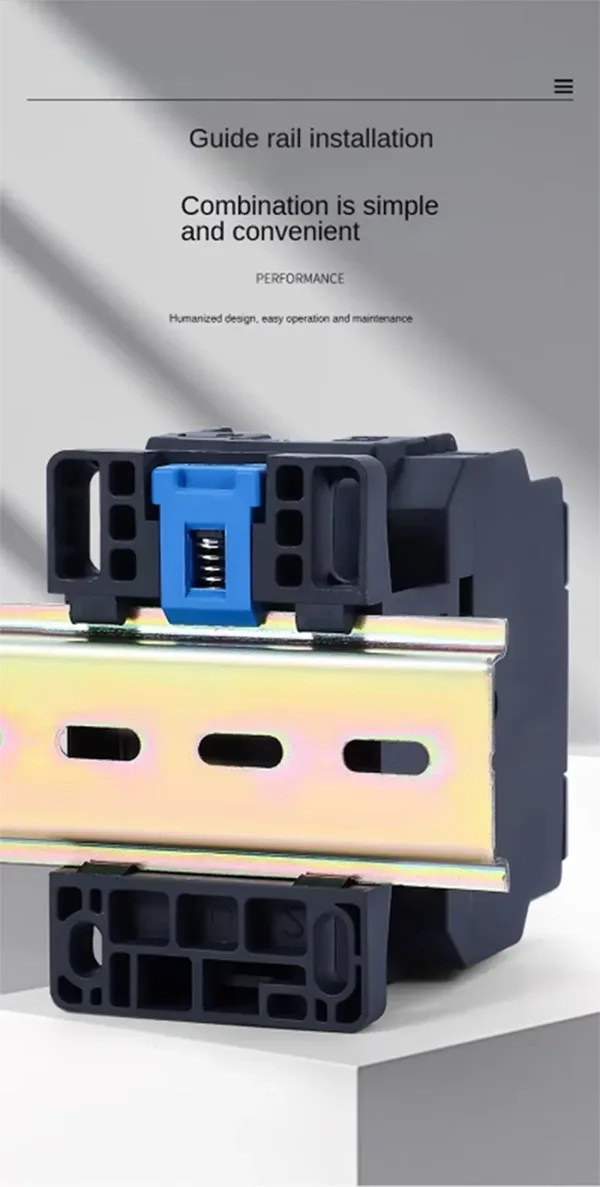

2. Thiết kế lắp đặt nhỏ gọn

Cấu trúc mô-đun cho phép cài đặt trong:

· Tủ điều khiển

· Bảng phân phối

· Thiết bị tự động hóa

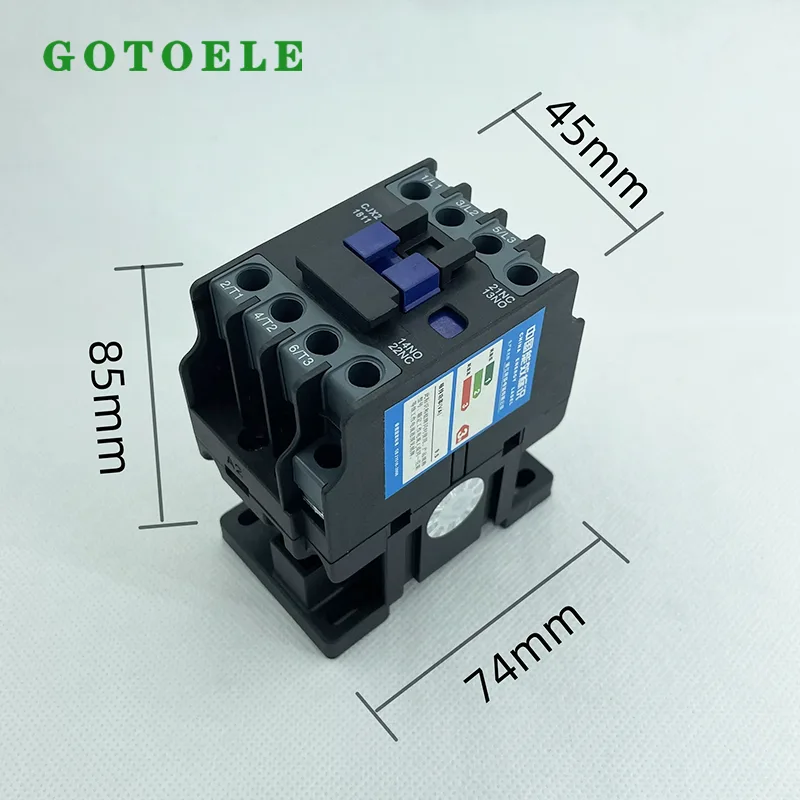

Kích thước nhỏ gọn giúp tiết kiệm không gian bên trong tủ.

3. Tích hợp điều khiển linh hoạt

Với các tiếp điểm phụ 1NO+1NC, contactor có thể dễ dàng kết nối với:

· Hệ thống PLC

· Thiết bị bảo vệ động cơ

· Nút điều khiển

· Mạch chuyển tiếp

4. Giải pháp công nghiệp hiệu quả về chi phí

So với các thương hiệu quốc tế, CJX2-1811 mang lại hiệu suất đáng tin cậy với giá cả cạnh tranh, phù hợp với các nhà sản xuất thiết bị OEM và nhà phân phối điện.

Sản xuất và kiểm soát chất lượng

GOTOELE áp dụng quy trình sản xuất tiêu chuẩn hóa cho công tắc tơ dòng CJX2.

Kiểm tra chất lượng bao gồm:

· Kiểm tra điện áp cuộn dây

· Kiểm tra điện trở tiếp xúc

· Kiểm tra vận hành cơ khí

· Kiểm tra hiệu suất điện

Mỗi công tắc tơ đều được kiểm tra trước khi xuất xưởng để đảm bảo hoạt động ổn định trong các ứng dụng công nghiệp khác nhau.

Với kinh nghiệm sản xuất điện hạ thế chuyên nghiệp, GOTOELE cung cấp các bộ phận điều khiển động cơ đáng tin cậy cho khách hàng toàn cầu.

Đóng gói và giao hàng

Công tắc tơ CJX2-1811 được đóng gói bằng bao bì xuất khẩu bảo vệ để tránh hư hỏng trong quá trình vận chuyển.

GOTOELE hỗ trợ:

· Đơn hàng số lượng lớn

· Bao bì OEM

· Ghi nhãn tùy chỉnh

· Dịch vụ vận chuyển quốc tế

Câu hỏi thường gặp

Câu hỏi 1: Dòng điện định mức của công tắc tơ CJX2-1811 là bao nhiêu?

CJX2-1811 có dòng định mức 18A và được thiết kế để điều khiển tải xoay chiều ba pha.

Câu 2: CJX2-1811 có thể điều khiển công suất động cơ nào?

Công tắc tơ phù hợp với động cơ có công suất lên tới khoảng 7,5kW trong điều kiện sử dụng AC-3.

Câu 3: CJX2-1811 có thể được sử dụng với rơle quá tải không?

Đúng. Nó thường được kết hợp với rơle quá tải nhiệt để tạo ra một hệ thống bảo vệ khởi động động cơ hoàn chỉnh.

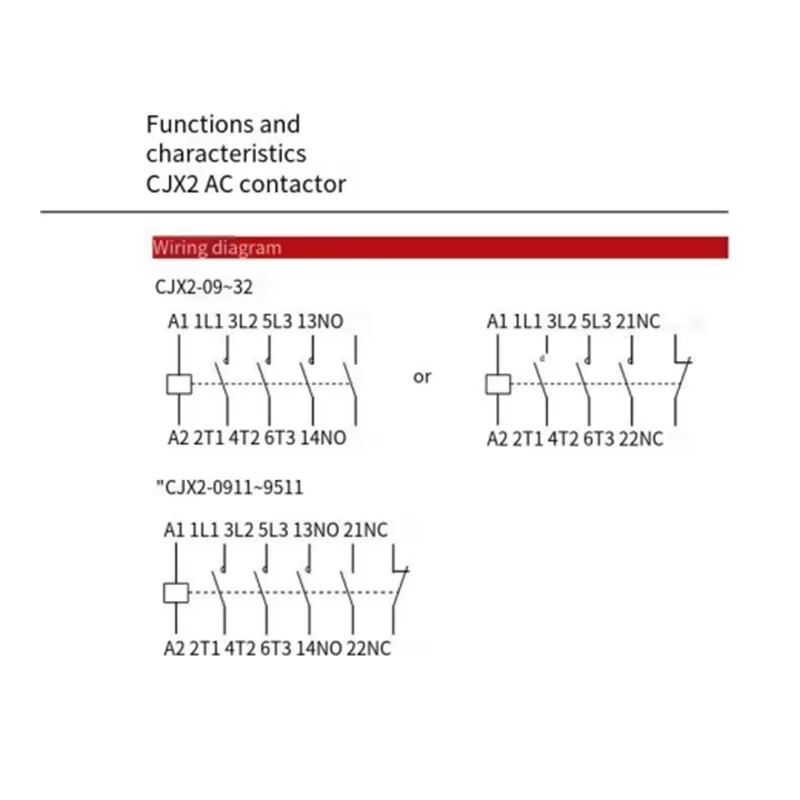

Q4: Tiếp điểm phụ 1NO+1NC có nghĩa là gì?

Nó có nghĩa là công tắc tơ bao gồm một tiếp điểm phụ thường mở và một tiếp điểm phụ thường đóng cho các mạch điều khiển và chức năng tín hiệu.

Câu 5: GOTOELE có cung cấp dịch vụ OEM không?

Đúng. GOTOELE hỗ trợ tùy chỉnh OEM bao gồm ghi nhãn sản phẩm, đóng gói và các yêu cầu tùy chỉnh cho các thị trường khác nhau.
