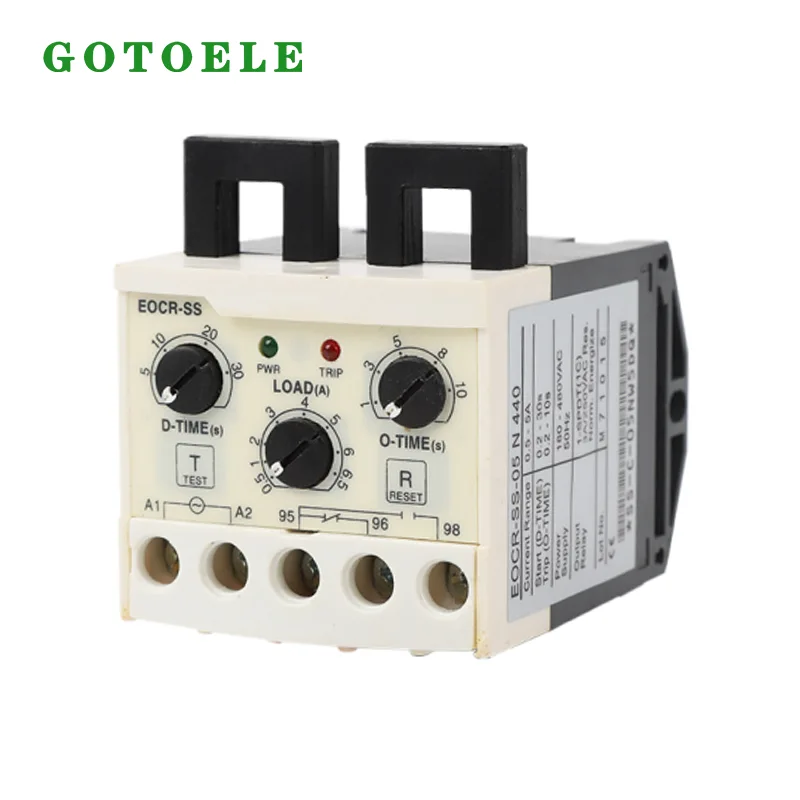

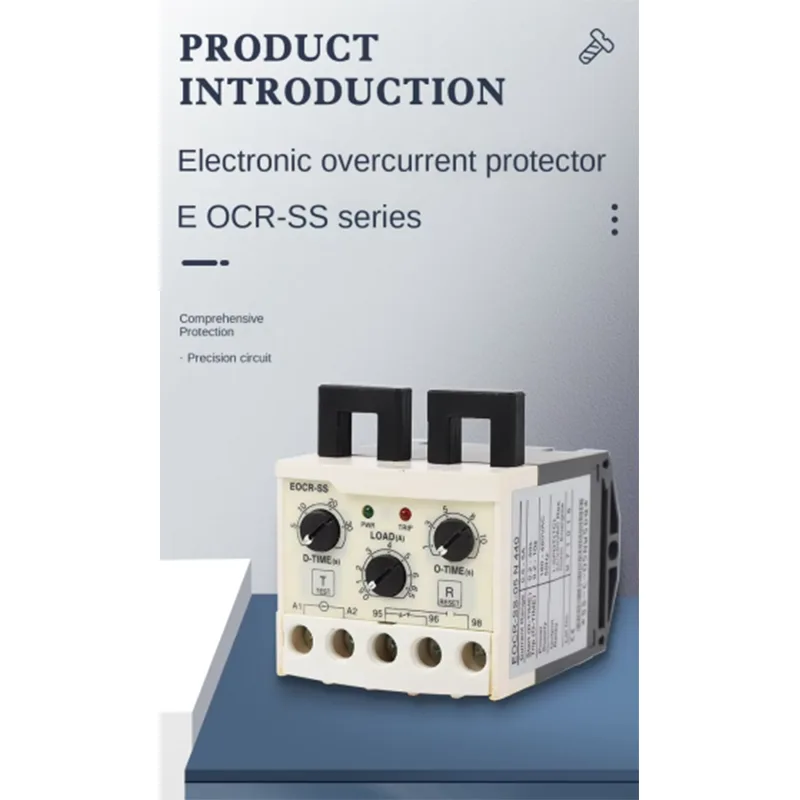

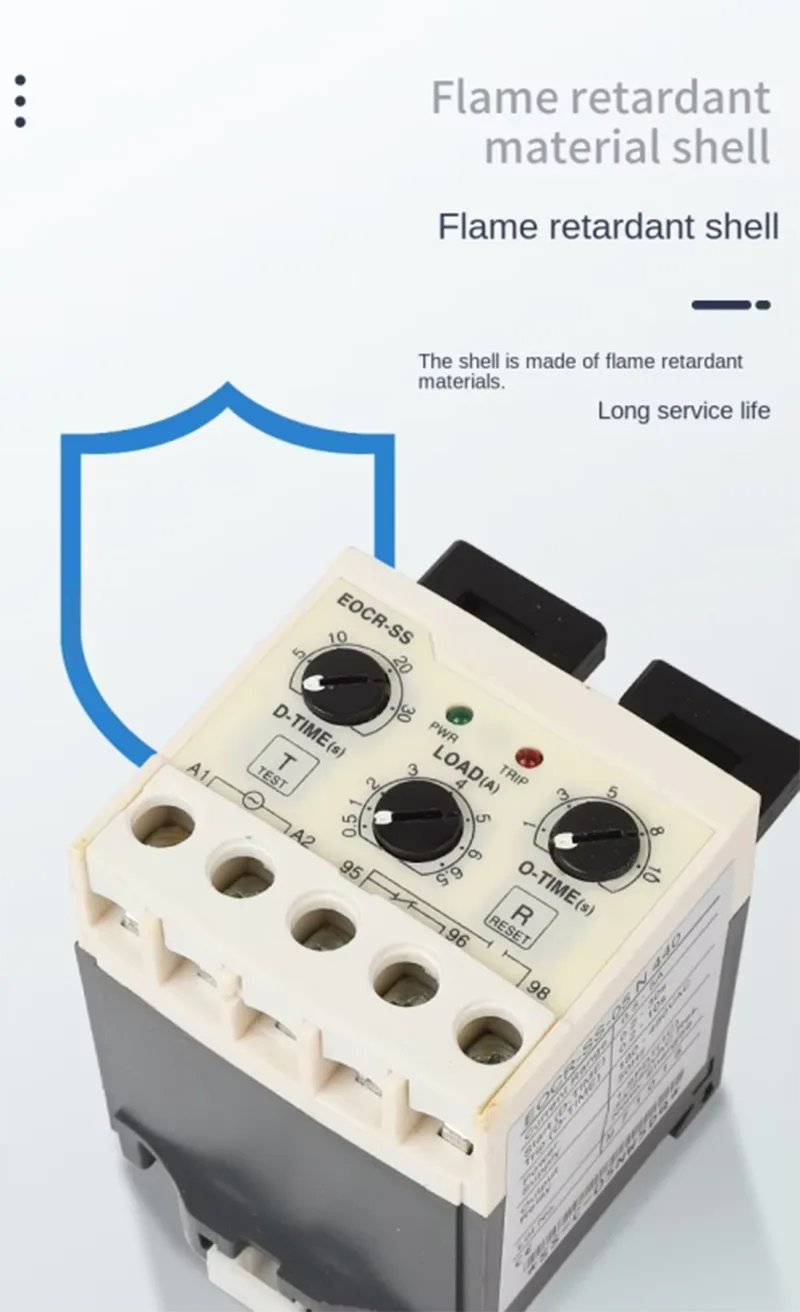

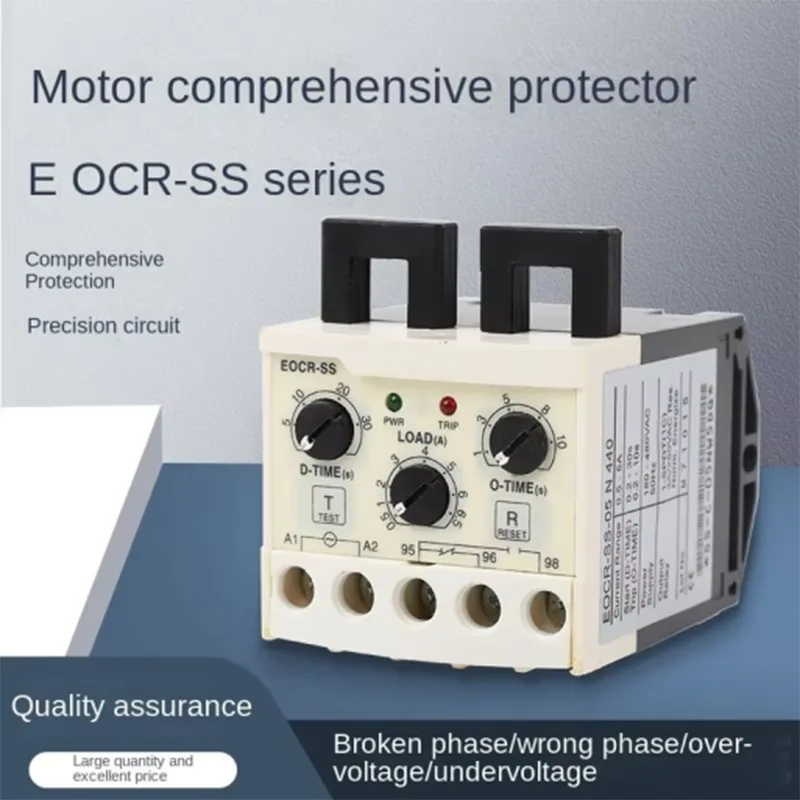

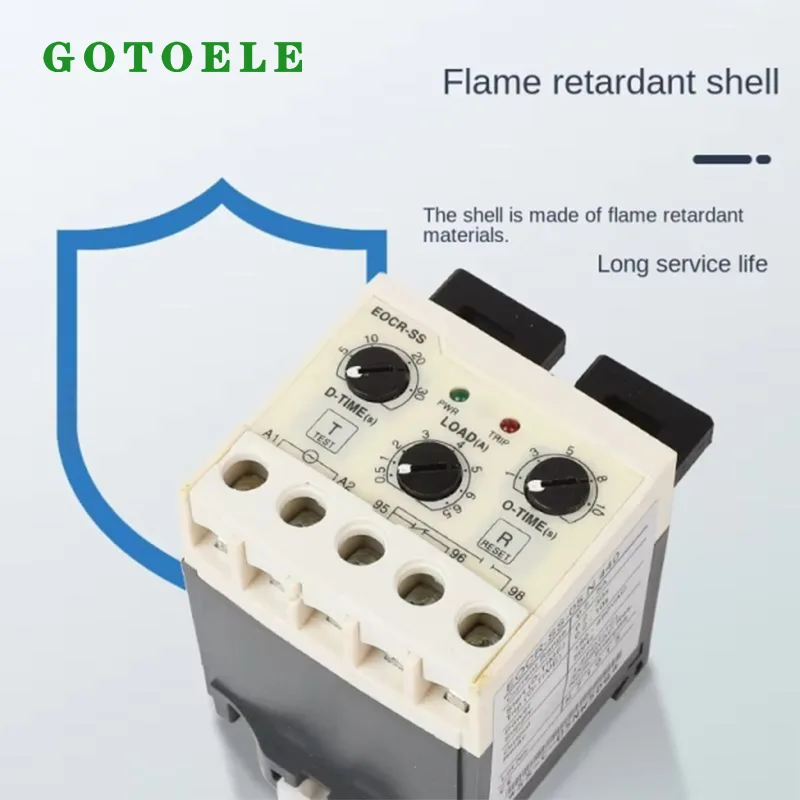

Rơle bảo vệ động cơ điện tử EOCR-SS

Được phát triển và sản xuất bởi GOTOELE, một nhà sản xuất điện hạ thế chuyên nghiệp ở Chiết Giang, Trung Quốc với hơn 14 năm kinh nghiệm trong ngành, bộ bảo vệ động cơ điện tử này tích hợp tính năng bảo vệ quá tải, bảo vệ chết máy, bảo vệ mất pha và bảo vệ mất cân bằng dòng điện ba pha thành một bộ phận gắn trên ray DIN nhỏ gọn. Nó được sử dụng rộng rãi trong máy bơm, quạt, máy nén, băng tải và tủ điều khiển OEM, nơi yêu cầu bảo vệ động cơ đáng tin cậy và giảm thời gian dừng bảo trì.

Nguyên tắc làm việc Rơle bảo vệ động cơ điện tửEOCR-SS được thiết kế để bảo vệ động cơ xoay chiều ba pha vừa và nhỏ khỏi các điều kiện dòng điện bất thường có thể gây ra quá nhiệt cuộn dây, lão hóa lớp cách điện và tắt thiết bị đột ngột.

Không giống như rơle quá tải nhiệt lưỡng kim thông thường phản ứng chậm và bị ảnh hưởng bởi nhiệt độ môi trường, EOCR-SS liên tục giám sát dòng điện vận hành của động cơ thông qua một máy biến dòng kẹp tách. Khi xảy ra các tình trạng bất thường như quá tải, mất pha hoặc mất cân bằng dòng điện, rơle sẽ nhanh chóng ngắt mạch điều khiển contactor để dừng động cơ và ngăn ngừa hư hỏng thêm.

Cấu trúc CT phân chia cho phép lắp đặt mà không cần tháo cáp nguồn hiện có. Điều này làm cho nó đặc biệt thích hợp cho việc nâng cấp thiết bị, cải tạo tủ điều khiển cũ và máy móc OEM trong đó việc giảm thời gian lắp đặt là rất quan trọng.

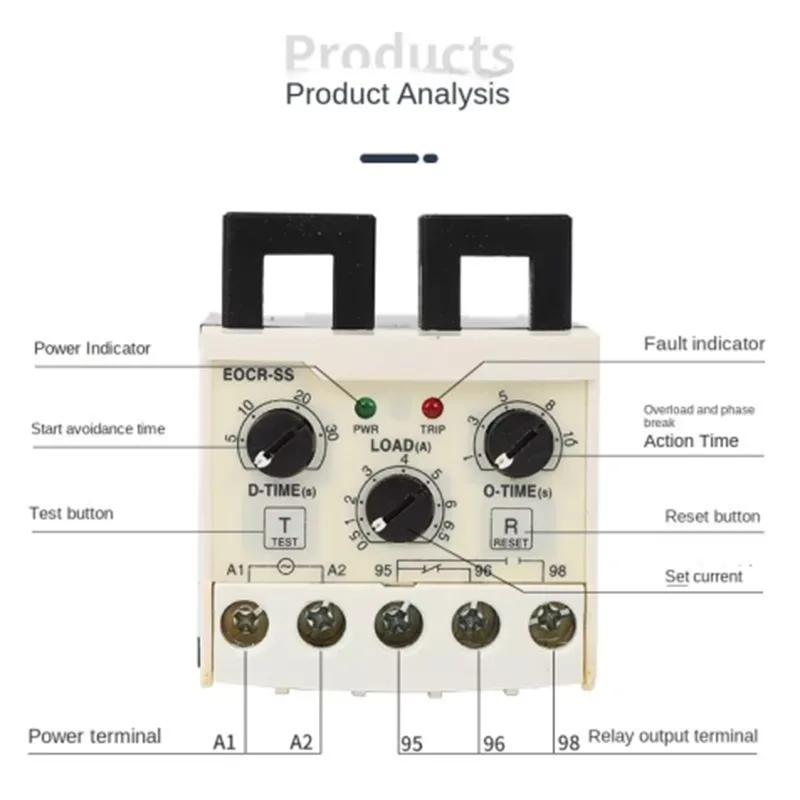

● Thiết kế nhỏ gọn

● Nhiều chức năng bảo vệ

● Phạm vi điều chỉnh dòng điện rộng (10:1)

● Chức năng Ampe kế

● Đèn LED chỉ báo hành trình

● Độ chính xác cao

● Đặt lại tức thời theo cách thủ công

● Đặt lại từ xa bằng điện

● Kiểm tra chức năng

● Không nhạy cảm với môi trường xung quanh

● Tiêu thụ điện năng thấp

● Vận hành không an toàn (Không nhả điện áp)

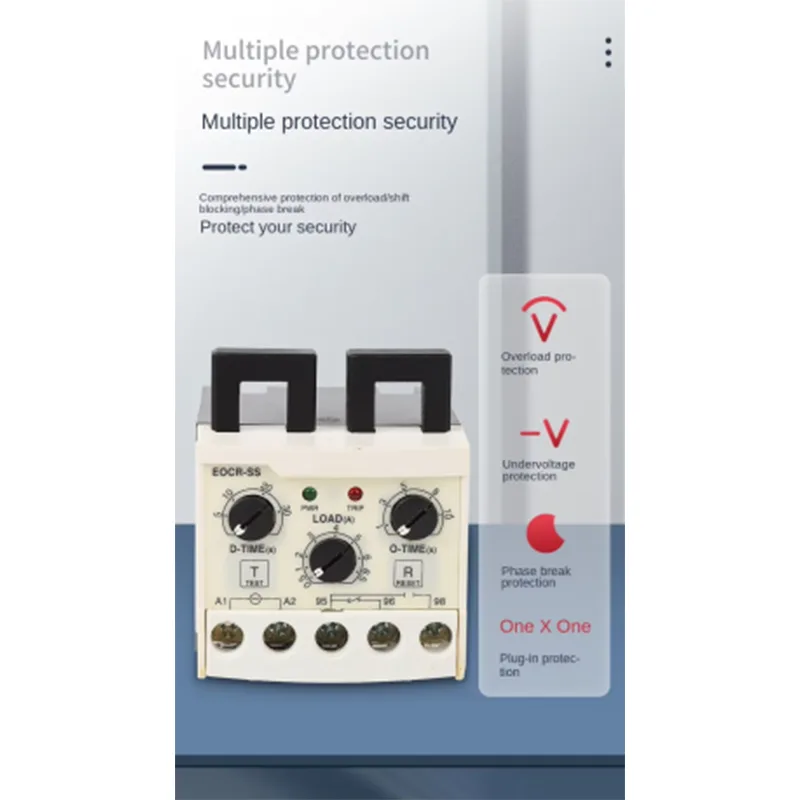

Chức năng bảo vệ thông minh cho an toàn động cơ

1. Bảo vệ quá tải và ngừng hoạt động chính xác

Trong quá trình vận hành động cơ, tải cơ học quá mức, tắc ổ trục hoặc kẹt thiết bị có thể khiến dòng điện tăng vượt quá phạm vi hoạt động bình thường. EOCR-SS liên tục phát hiện những thay đổi dòng điện của động cơ và kích hoạt bảo vệ sau thời gian trễ đặt trước.

Cài đặt TẢI có thể điều chỉnh cho phép người dùng khớp chính xác các dòng điện định mức động cơ khác nhau, trong khi chức năng trễ O-TIME ngăn chặn việc tắt máy không cần thiết do dao động dòng điện trong thời gian ngắn.

Chức năng bảo vệ này được áp dụng rộng rãi trong các hệ thống băng tải, máy bơm nước, thiết bị thông gió và máy móc công nghiệp nhỏ, nơi động cơ quá tải bất ngờ có thể dẫn đến gián đoạn sản xuất.

2. Bảo vệ mất pha cho động cơ ba pha

Động cơ ba pha hoạt động trong điều kiện mất pha có thể gặp dòng điện quá mức trong các pha còn lại, dẫn đến cuộn dây quá nóng nhanh chóng và hư hỏng động cơ vĩnh viễn.

EOCR-SS phát hiện sự phân bổ dòng điện bất thường do lỗi pha, đứt cáp hoặc sự cố tiếp xúc với công tắc tơ và ngay lập tức làm gián đoạn mạch điều khiển động cơ.

Chức năng này đặc biệt có giá trị ở những khu vực có lưới điện không ổn định, cơ sở nông nghiệp và lắp đặt thiết bị ngoài trời, nơi rủi ro mất pha cao hơn.

3. Giám sát mất cân bằng dòng điện ba pha

Sự phân bố dòng điện không đồng đều giữa ba pha thường do các vấn đề về cuộn dây, mất cân bằng điện áp hoặc tải cơ học không đồng đều.

EOCR-SS giám sát sự khác biệt dòng điện giữa các pha và cung cấp khả năng bảo vệ sớm trước khi sự mất cân bằng nhỏ phát triển thành hỏng động cơ nghiêm trọng.

So với các thiết bị bảo vệ truyền thống chỉ phản hồi sau khi xảy ra tình trạng quá tải nghiêm trọng, việc giám sát dòng điện điện tử giúp đội bảo trì xác định sớm hơn các rủi ro tiềm ẩn và giảm thời gian ngừng hoạt động ngoài dự kiến.

4. Chức năng trì hoãn khởi động có thể điều chỉnh

Dòng khởi động lớn là bình thường khi động cơ bắt đầu hoạt động. Bảo vệ quá tải ngay lập tức trong quá trình khởi động có thể gây ra sự cố vấp ngã không cần thiết.

Chức năng trì hoãn khởi động D-TIME tích hợp cho phép động cơ tăng tốc hoàn toàn trước khi vào chế độ bảo vệ bình thường. Người dùng có thể điều chỉnh độ trễ theo các đặc tính khởi động khác nhau của động cơ, đảm bảo vận hành đáng tin cậy cho các thiết bị có yêu cầu mô-men xoắn khởi động cao hơn.

Kinh nghiệm ứng dụng và xác minh dự án

Dự án nâng cấp bảo vệ động cơ tại Nhà máy chế biến thực phẩm Việt Nam

Dựa trên kinh nghiệm của GOTOELE trong các dự án sản xuất điện hạ thế và xuất khẩu toàn cầu, EOCR-SS đã được áp dụng trong việc nâng cấp bảo vệ động cơ cho khách hàng công nghiệp.

Vào tháng 3 năm 2026, một nhà sản xuất thiết bị chế biến thực phẩm tại Việt Nam đã lắp đặt 120 bộ Rơle bảo vệ động cơ điện tử EOCR-SS trong tủ điều khiển động cơ băng tải.

Môi trường ứng dụng bao gồm:

· Đối tượng khách hàng: Nhà sản xuất máy chế biến thực phẩm

· Vị trí lắp đặt: Tủ điều khiển hệ thống băng tải

· Dải công suất động cơ: Động cơ ba pha 0,75kW-2,2kW

· Điện áp làm việc: AC380V 50Hz

· Nhiệt độ hoạt động: -10oC đến 45oC

· Thời gian hoạt động hàng ngày: Khoảng 16 giờ/ngày

· Tần suất khởi động motor: 50-80 lần/ngày

Sau 12 tháng hoạt động liên tục, khách hàng cho biết hiệu suất bảo vệ ổn định và giảm sự cố động cơ do quá tải và mất pha. So với các giải pháp bảo vệ quá tải nhiệt trước đây, tần suất can thiệp bảo trì đã giảm đáng kể, cải thiện tính liên tục trong sản xuất.

Ứng dụng thực tế này chứng tỏ độ tin cậy của EOCR-SS trong môi trường vận hành động cơ công nghiệp tần số cao.

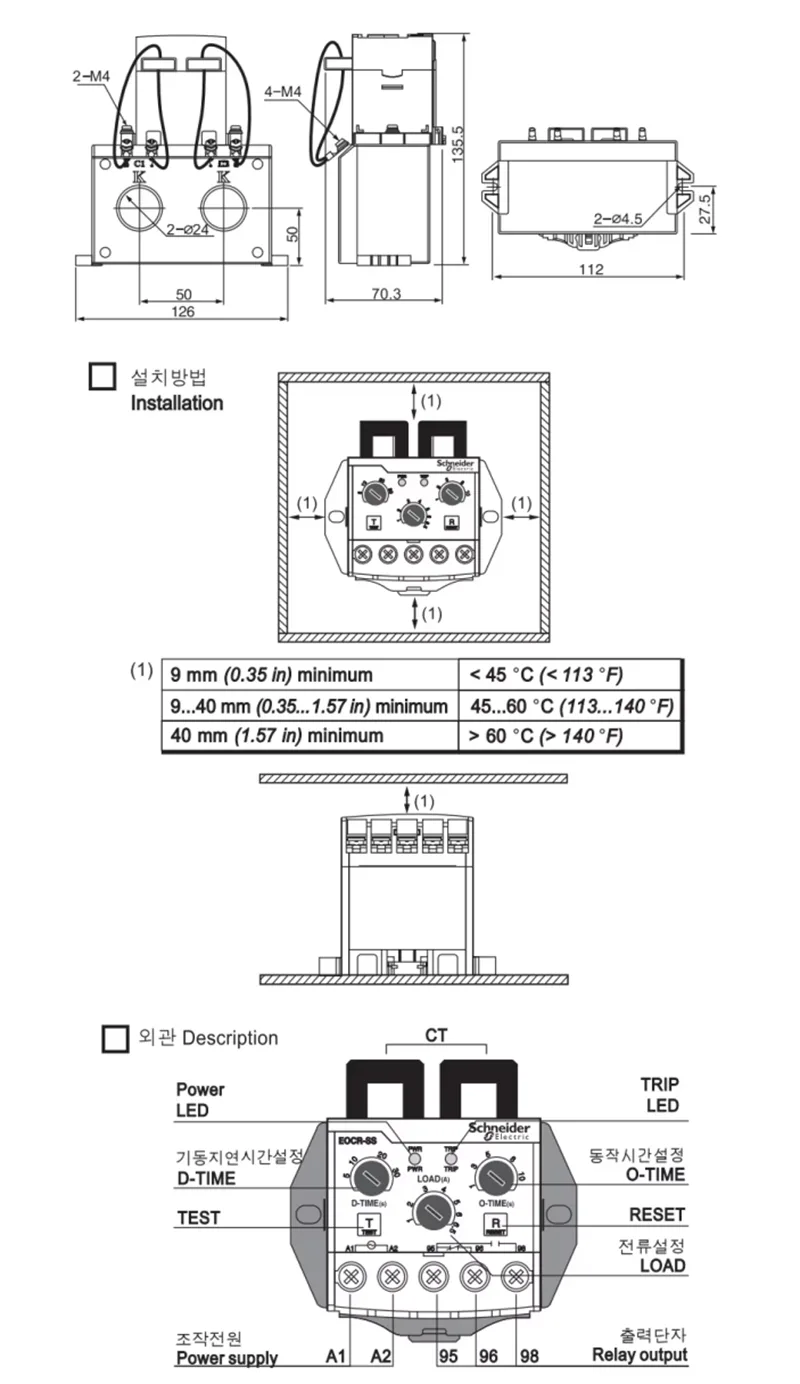

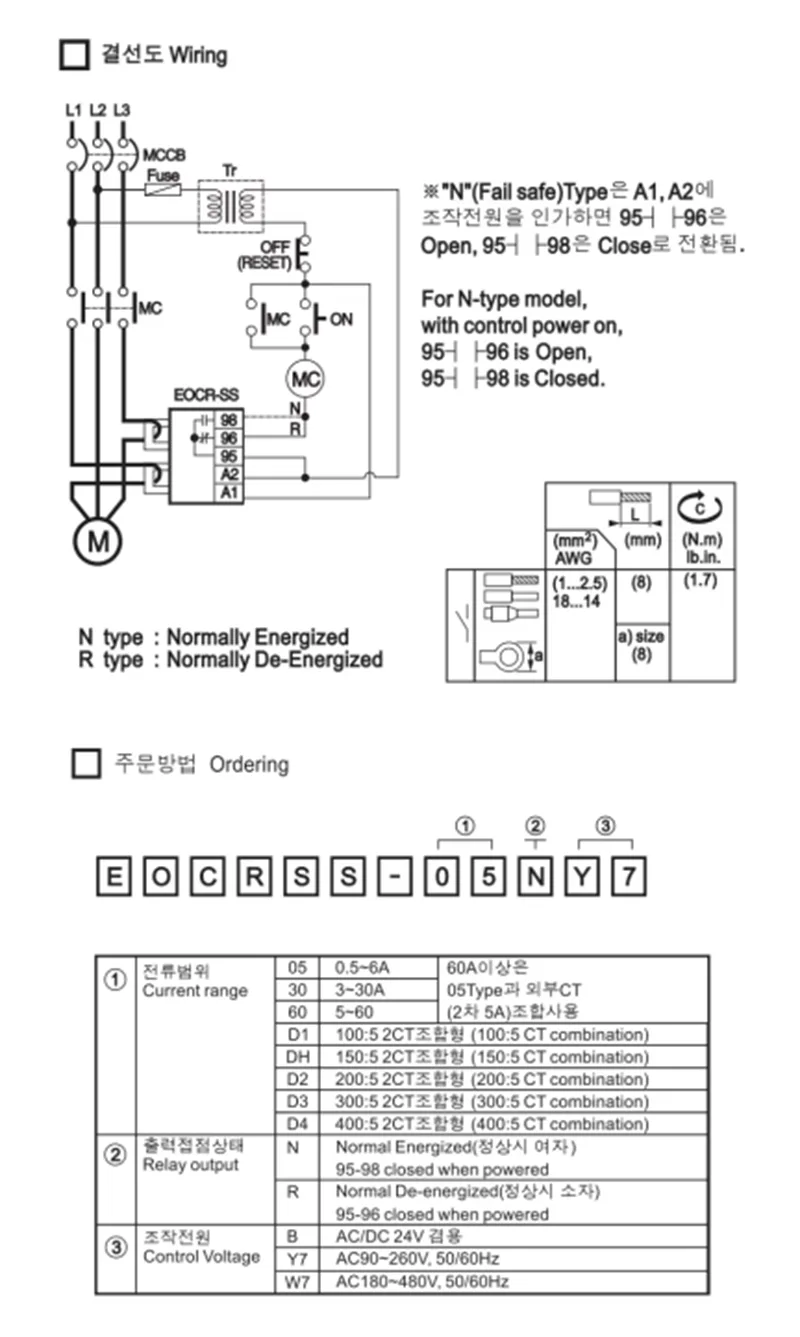

Thông số sản phẩm

Ưu điểm sản phẩm

1. Cài đặt không cần cắt cáp giúp tiết kiệm thời gian trang bị thêm

EOCR-SS áp dụng thiết kế máy biến dòng chia dòng có thể mở được. Kỹ thuật viên lắp đặt chỉ cần kẹp CT vào cáp động cơ hiện có mà không cần ngắt kết nối dây hoặc sửa đổi mạch điện.

Thiết kế này giúp giảm đáng kể khó khăn khi lắp đặt cho các máy hiện có, đặc biệt thích hợp cho các dự án nâng cấp thiết bị nhà máy và trang bị thêm tủ điều khiển.

2. Phát hiện điện tử cải thiện độ chính xác bảo vệ

Hệ thống cảm biến dòng điện tử cung cấp khả năng bảo vệ nhanh hơn và ổn định hơn so với rơle quá tải nhiệt truyền thống.

Nó tránh ảnh hưởng của nhiệt độ và các vấn đề mỏi cơ học, duy trì hiệu suất bảo vệ ổn định trong quá trình hoạt động lâu dài.

3. Điều chỉnh linh hoạt phù hợp với các động cơ khác nhau

EOCR-SS cung cấp khả năng điều chỉnh độc lập về độ trễ khởi động, dòng điện vận hành và các thông số độ trễ chuyến đi.

Người dùng có thể định cấu hình cài đặt bảo vệ theo tải động cơ, điều kiện khởi động và môi trường ứng dụng khác nhau, cải thiện khả năng tương thích với các máy công nghiệp khác nhau.

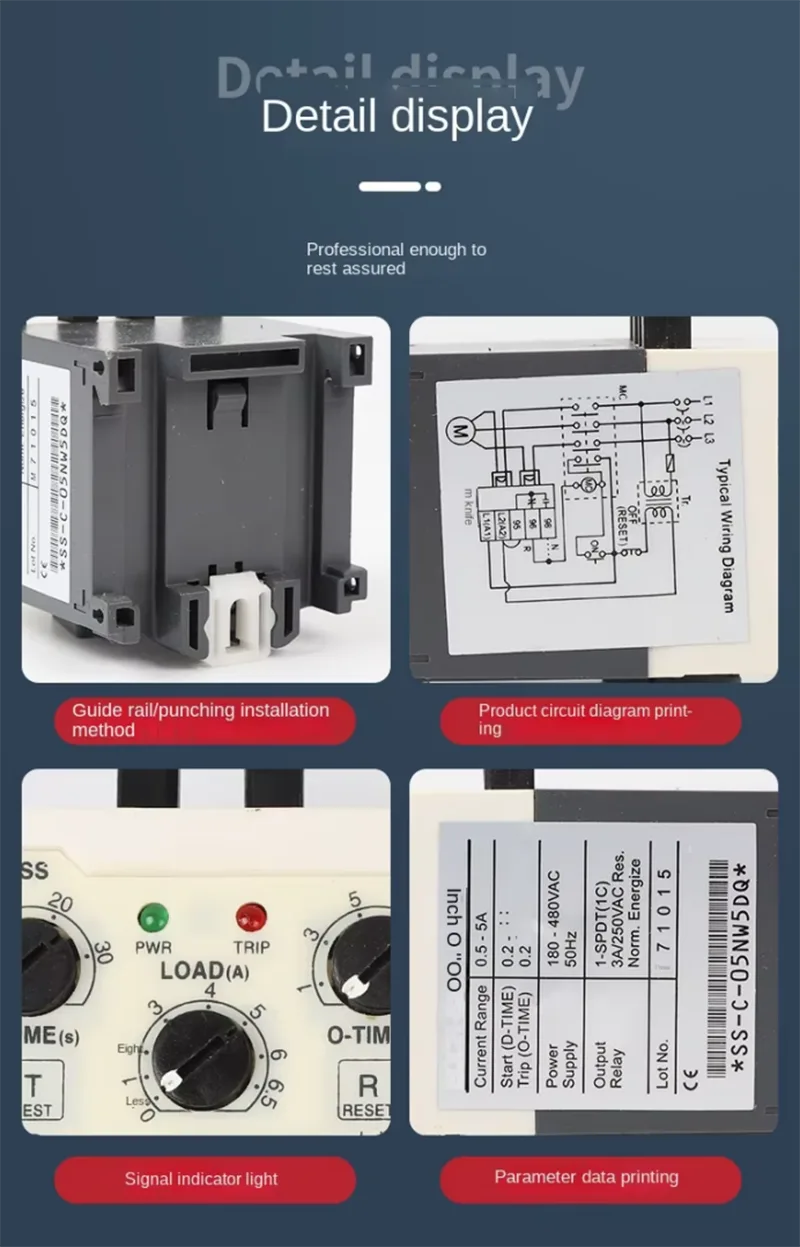

4. Thiết kế đường ray DIN nhỏ gọn giúp tiết kiệm không gian tủ

Cấu trúc mô-đun cho phép lắp đặt trực tiếp bên trong tủ điều khiển điện tiêu chuẩn.

So với việc lắp đặt các máy biến dòng và bộ phận bảo vệ riêng biệt, EOCR-SS cung cấp giải pháp nhỏ gọn hơn và đơn giản hóa việc thiết kế hệ thống điều khiển.

Sản xuất và đảm bảo chất lượng

GOTOELE là nhà sản xuất và xuất khẩu chuyên nghiệp chuyên về các sản phẩm điện hạ thế, bao gồm công tắc tơ, rơle, cầu dao, thiết bị bảo vệ động cơ và linh kiện điều khiển công nghiệp.

Với hơn 14 năm kinh nghiệm trong lĩnh vực sản xuất thiết bị điện, công ty vận hành cơ sở sản xuất tại Liushi, Nhạc Thanh, Chiết Giang, Trung Quốc. Nhà máy có diện tích hơn 1600 mét vuông và bao gồm các khu vực sản xuất chuyên nghiệp và cơ sở kiểm tra chất lượng.

Trong quá trình sản xuất EOCR-SS, GOTOELE thực hiện các cuộc kiểm tra nghiêm ngặt bao gồm độ chính xác phát hiện dòng điện, phản hồi hoạt động của rơle, độ tin cậy của thiết bị đầu cuối và kiểm tra độ lão hóa của sản phẩm.

Mỗi lô đều tuân theo quy trình quản lý chất lượng ISO 9001 và các sản phẩm tuân thủ các yêu cầu chứng nhận CE để đảm bảo hiệu suất ổn định cho các ứng dụng công nghiệp quốc tế.

Đóng gói và giao hàng

Rơle bảo vệ động cơ điện tử EOCR-SS được đóng gói theo tiêu chuẩn xuất khẩu quốc tế để tránh hư hỏng trong quá trình vận chuyển.

Đối với các đơn đặt hàng số lượng lớn, GOTOELE cung cấp lịch trình sản xuất hiệu quả với thời gian giao hàng thông thường là 10-15 ngày. Các dịch vụ tùy chỉnh OEM bao gồm in logo, thiết kế bao bì và tùy chỉnh thông số có sẵn cho các nhà phân phối và nhà sản xuất thiết bị công nghiệp toàn cầu.

Câu hỏi thường gặp

1. Sự khác biệt giữa EOCR-SS và rơle quá tải nhiệt truyền thống là gì?

EOCR-SS sử dụng công nghệ giám sát dòng điện điện tử, mang lại độ chính xác bảo vệ cao hơn và phản hồi nhanh hơn so với rơle quá tải nhiệt truyền thống. Nó cũng hỗ trợ cài đặt Split CT mà không cần cắt cáp, giúp thuận tiện hơn cho việc nâng cấp thiết bị.

2. EOCR-SS có thể lắp đặt trên các tủ điều khiển động cơ hiện có không?

Đúng. Máy biến dòng kiểu kẹp cho phép lắp đặt trực tiếp trên cáp động cơ hiện có mà không cần tháo dây dẫn, phù hợp cho các dự án cải tạo và bảo trì thiết bị cũ.

3. Động cơ nào phù hợp với EOCR-SS?

EOCR-SS được thiết kế chủ yếu cho động cơ xoay chiều ba pha nhỏ, bao gồm máy bơm, quạt, máy nén, băng tải và máy móc OEM có yêu cầu hiện tại trong phạm vi 0,5 ~ 5A.

4. GOTOELE có cung cấp tùy chỉnh OEM không?

Đúng. GOTOELE hỗ trợ các dịch vụ OEM/ODM bao gồm nhãn tùy chỉnh, bao bì, thông số kỹ thuật và các yêu cầu về thông số điện cho các thị trường quốc tế khác nhau.

GOTOELE kết hợp khả năng sản xuất điện chuyên nghiệp, kinh nghiệm ứng dụng thực tế và hệ thống kiểm soát chất lượng nghiêm ngặt để cung cấp các giải pháp bảo vệ động cơ đáng tin cậy cho khách hàng công nghiệp toàn cầu. Rơle bảo vệ động cơ điện tử EOCR-SS là một bản nâng cấp tiết kiệm chi phí từ các thiết bị bảo vệ truyền thống, giúp các ngành công nghiệp cải thiện độ an toàn của thiết bị, giảm chi phí bảo trì và đạt được hoạt động sản xuất ổn định hơn.
